Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 27, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 27 |
| Частота вращения об/мин | 1500 |
| Число полюсов 2p | 4 |
| Число пазов на полюс и фазу q | 2,25 |

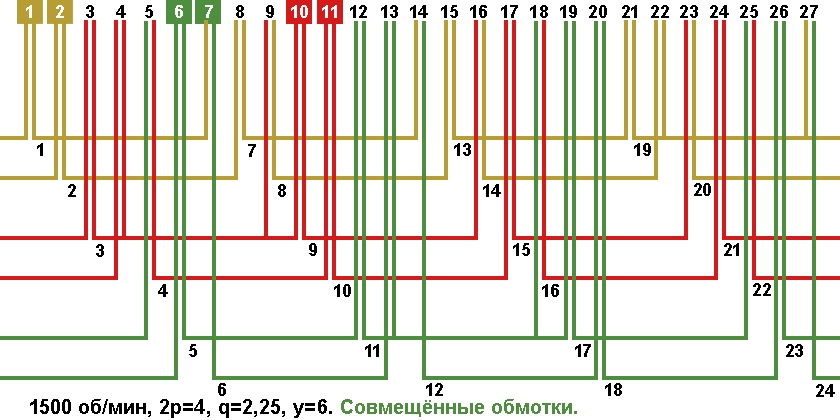

Схема укладки двухслойной совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4.
