Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 54, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 54 |
| Частота вращения об/мин | 1500 |
| Число полюсов 2p | 4 |
| Число пазов на полюс и фазу q | 4,5 |

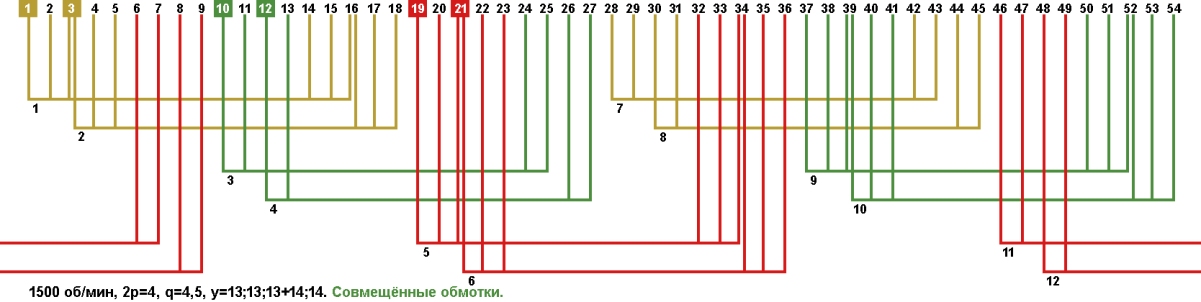

Схема укладки однослойной совмещённой обмотки, шаг у=13;13;13+14;14.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

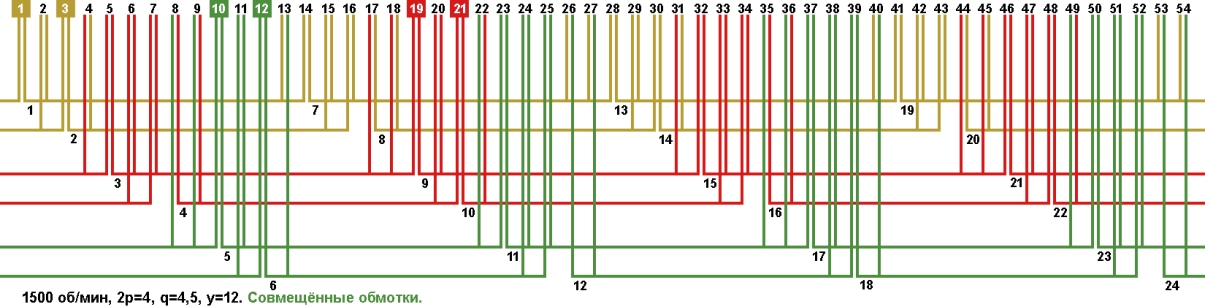

Схема укладки двухслойной совмещённой обмотки, шаг у=12.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=2/1, а=2/2, а=2/4.

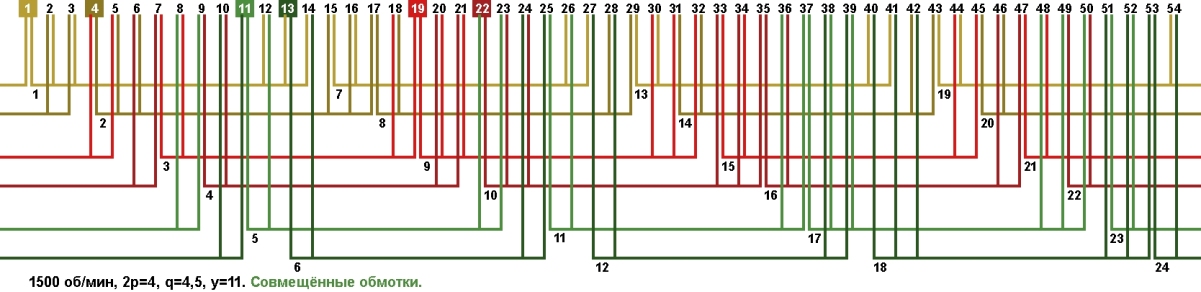

Схема укладки двухслойной совмещённой обмотки, шаг у=11.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
