Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 18, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 18 |
| Частота вращения об/мин | 1000 |
| Число полюсов 2p | 6 |
| Число пазов на полюс и фазу q | 1 |

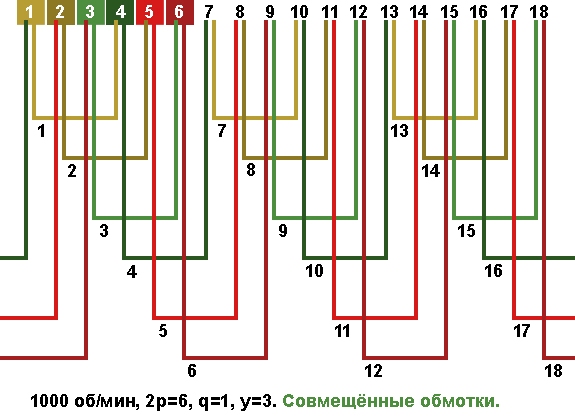

Схема укладки двухслойной совмещённой обмотки у=3.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

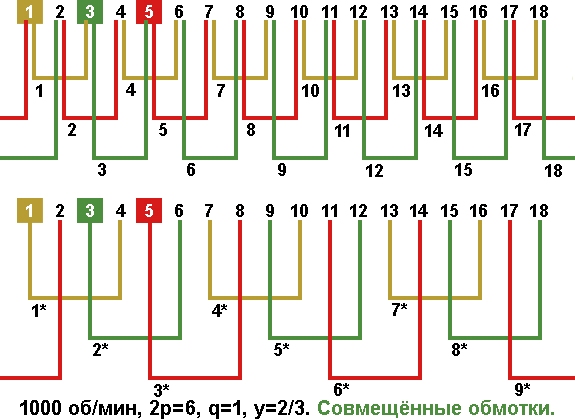

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещённая) у=2/3.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=2/3, а=3/1, а=3/3, а=6/1, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
