Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 27, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 27 |
| Частота вращения об/мин | 3000 |
| Число полюсов 2p | 2 |
| Число пазов на полюс и фазу q | 4,5 |

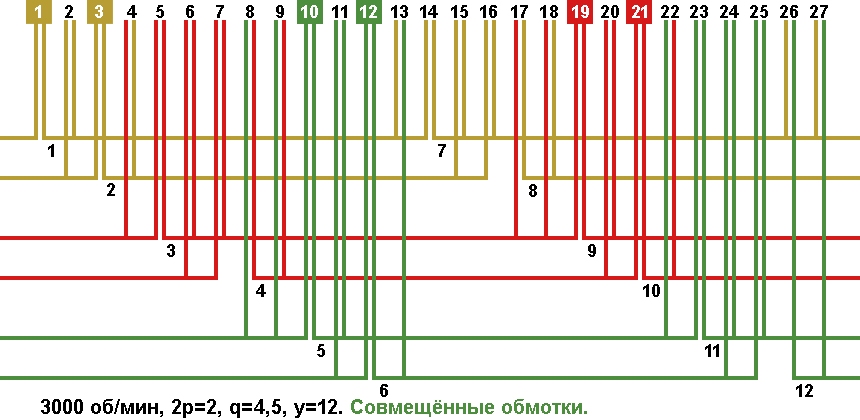

Схема укладки двухслойной совмещённой обмотки, шаг у=12.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2.
