Схемы соединений электродвигателя с совмещёнными обмотками 3000 об/мин, а=1.
Перейти на главную страницу справочника.
Схемы соединений №1.
Схема соединений совмещённых обмоток с применением стандартного соединения фаз в треугольнике, количество параллельных ветвей а=1.

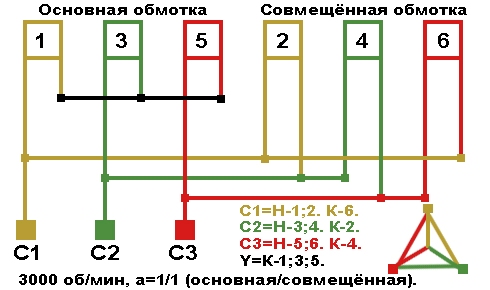

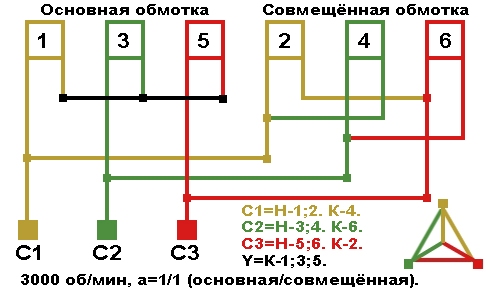

Схема соединений совмещённых обмоток с параллельным соединением фаз.

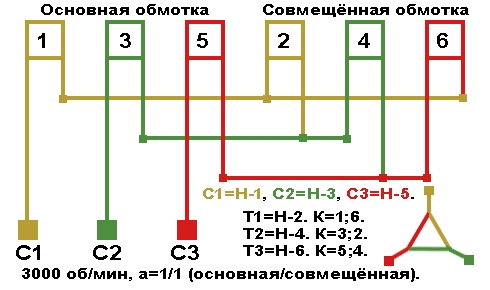

Схема соединений совмещённых обмоток с последовательным соединением фаз.
Схема соединений совмещённых обмоток с применением нестандартного соединения фаз в треугольнике, количество параллельных ветвей а=1.
Схема соединений совмещённых обмоток с параллельным соединением фаз.
Схема соединений совмещённых обмоток с последовательным соединением фаз.
