Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 30, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 30 |
| Частота вращения об/мин | 1000 |
| Число полюсов 2p | 6 |
| Число пазов на полюс и фазу q | 1,666666666666667 |

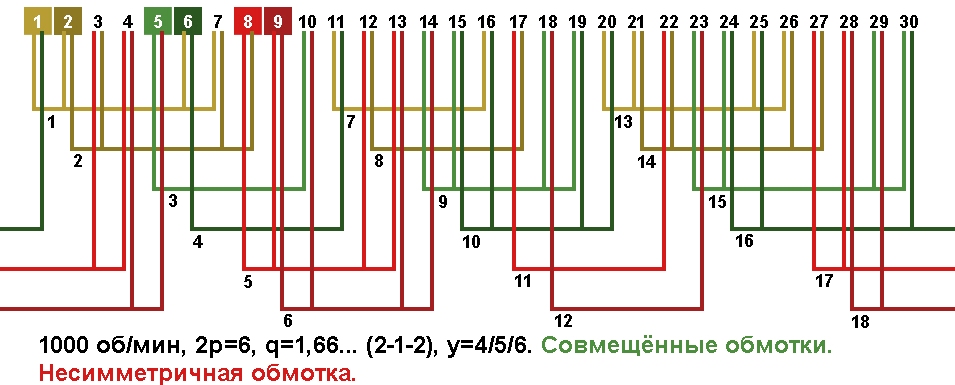

Схема укладки двухслойной совмещённой обмотки у=4/5/6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
