Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 30, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 30 |
| Частота вращения об/мин | 750 |
| Число полюсов 2p | 8 |
| Число пазов на полюс и фазу q | 1,25 |

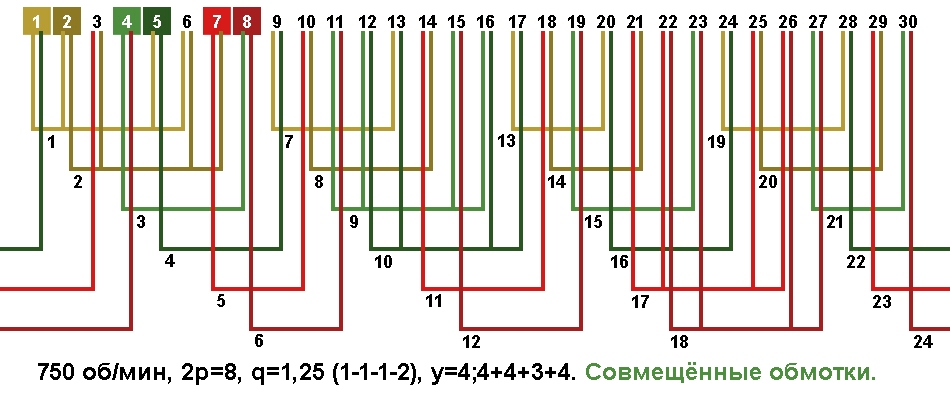

Схема укладки двухслойной совмещённой обмотки, шаг у=4;4+4+3+4.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
