Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 36, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 36 |
| Частота вращения об/мин | 1500 |
| Число полюсов 2p | 4 |
| Число пазов на полюс и фазу q | 3 |

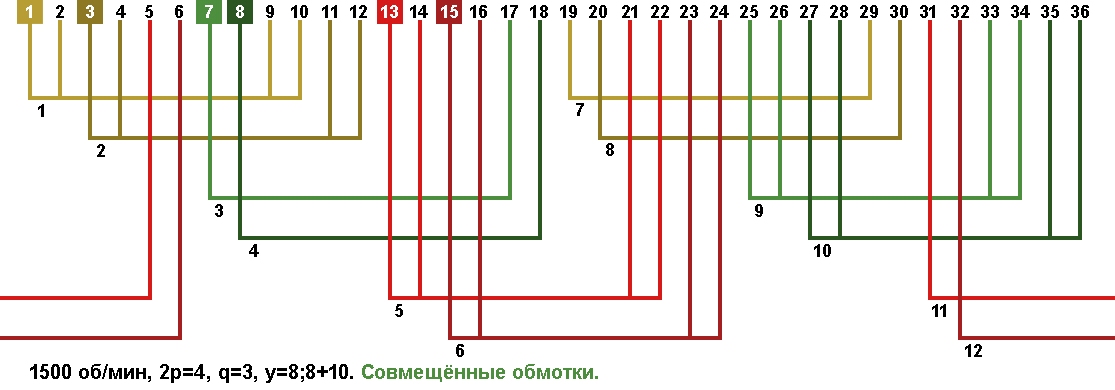

Схема укладки однослойной совмещённой обмотки, шаг (основная/совмещённая) у=8;8+10/8;8+10.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

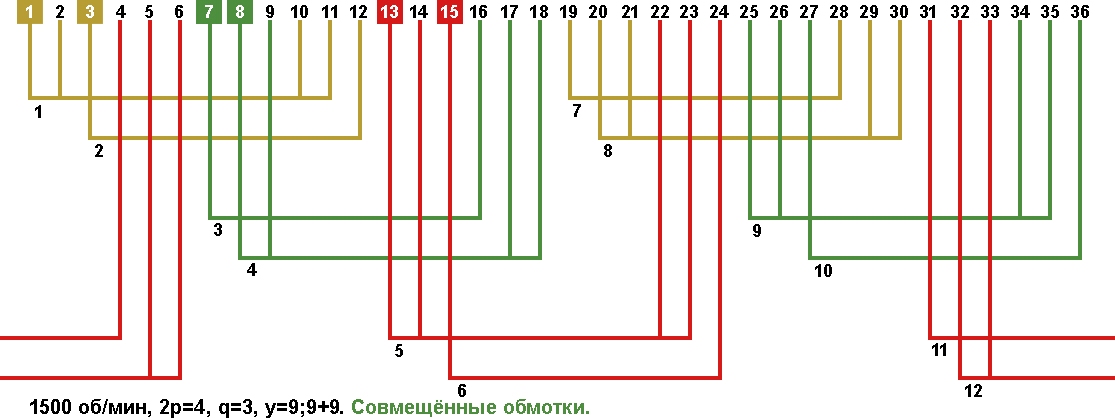

Схема укладки однослойной совмещённой обмотки, шаг (основная/совмещённая) у=9;9+9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

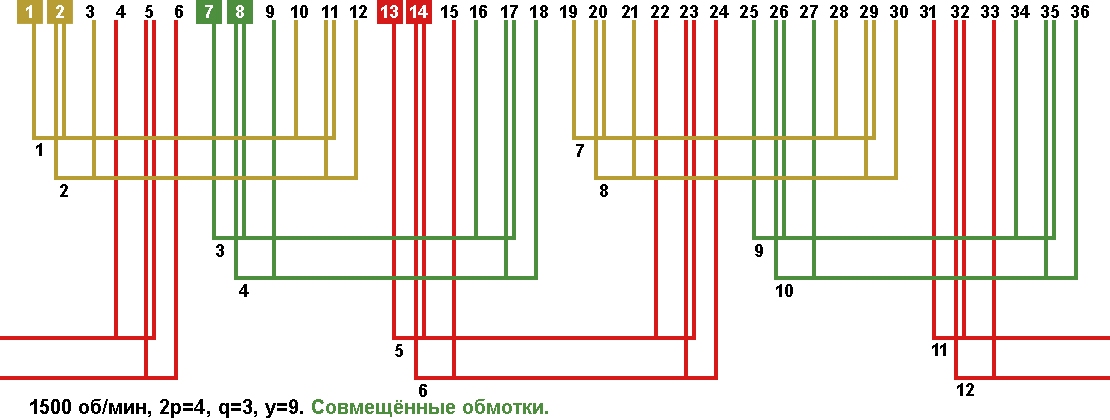

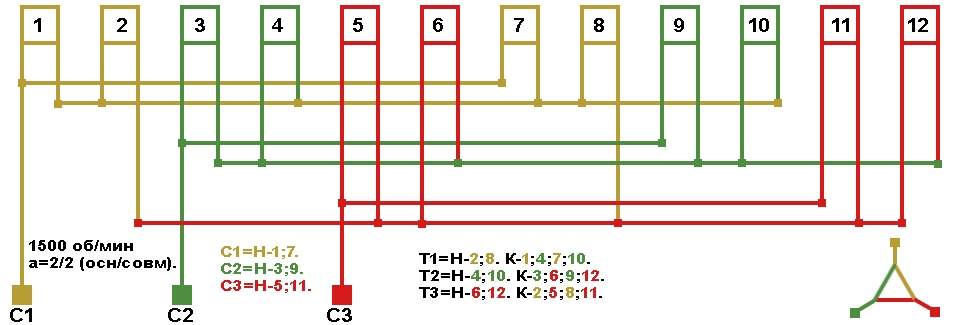

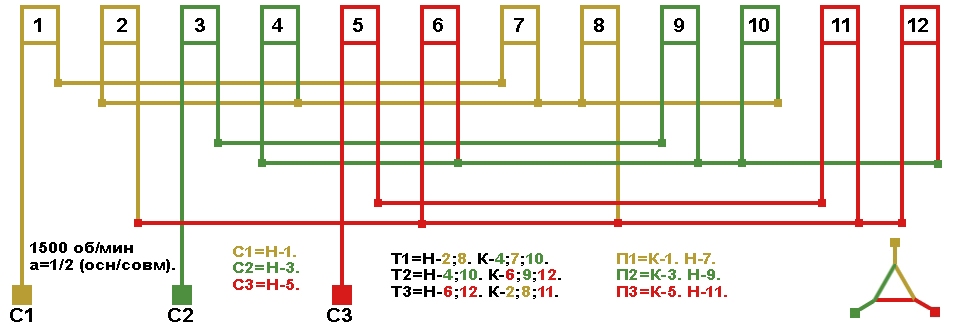

Схема укладки однослойной совмещённой обмотки, шаг у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки совмещённой обмотки, шаг (основная/совмещенная) у=9;9;9/9;9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.

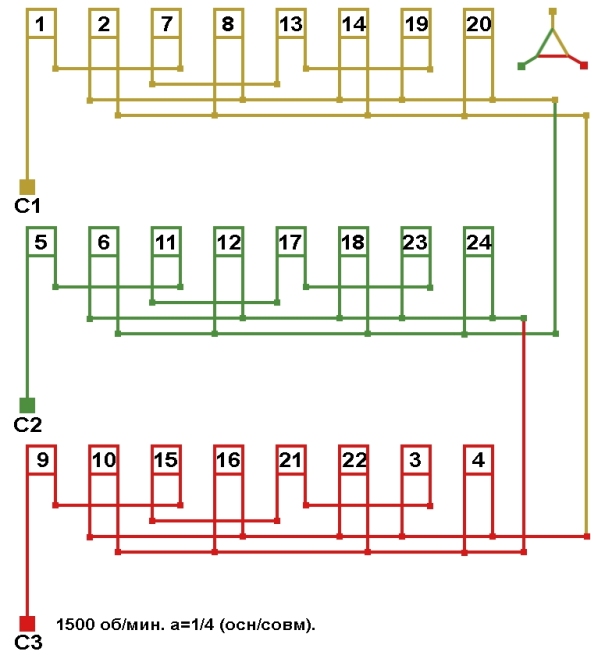

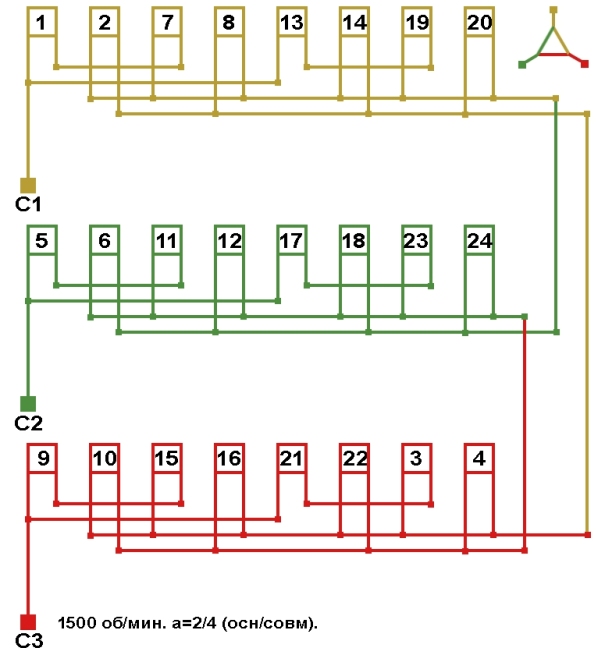

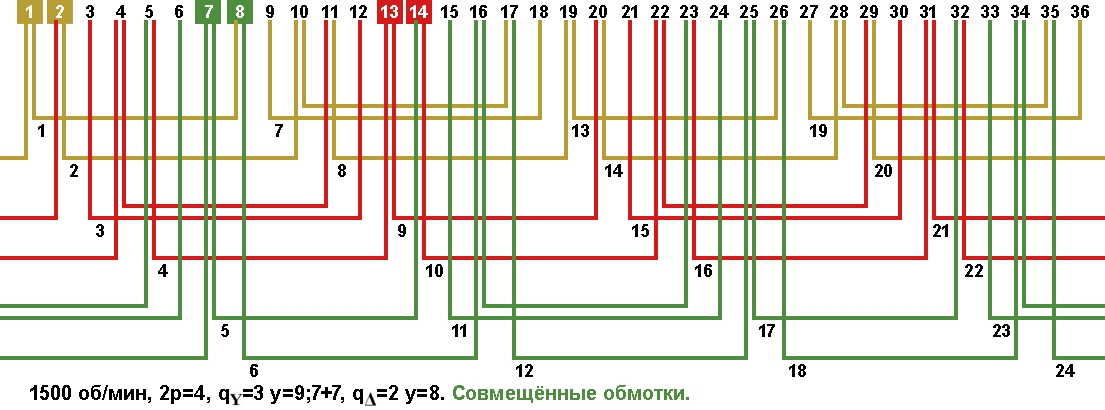

Схема укладки одно-двухслойной совмещённой обмотки: qY=3 у=9;7+7, qΔ=2 у=8.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=2/1, а=2/2, а=2/4.

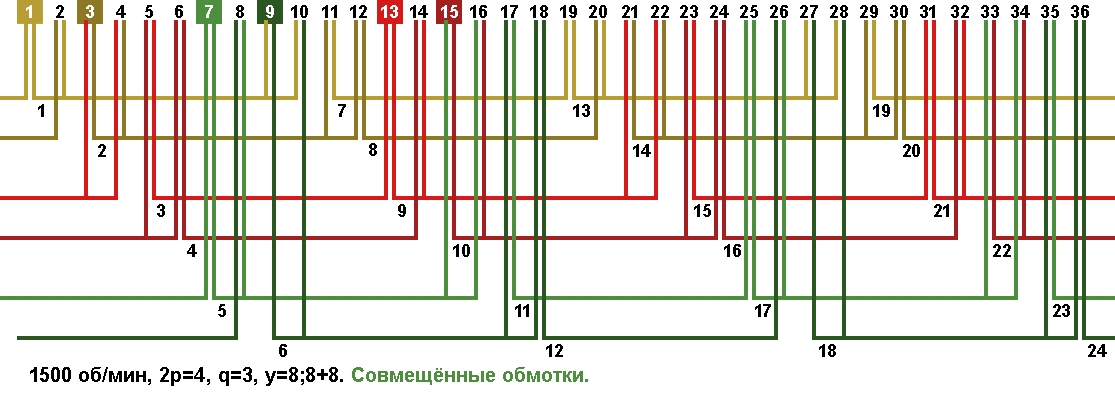

Схема укладки двухслойной совмещённой обмотки, шаг у=8;8+8.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

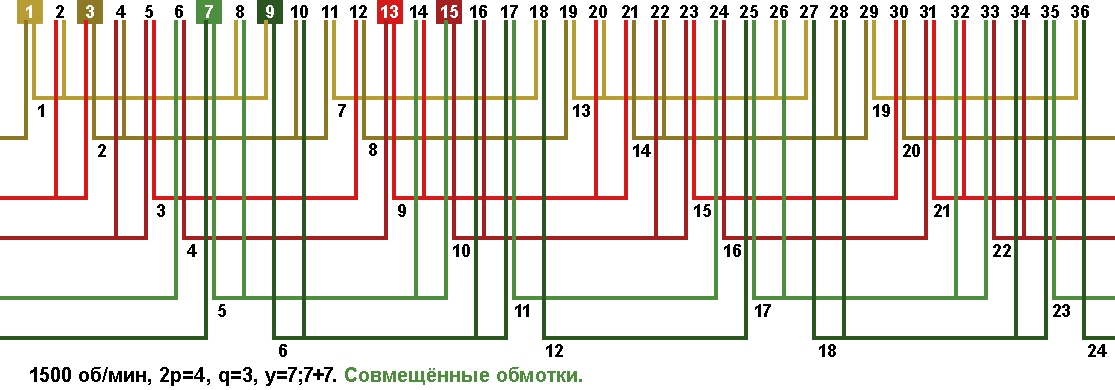

Схема укладки двухслойной совмещённой обмотки, шаг у=7;7+7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

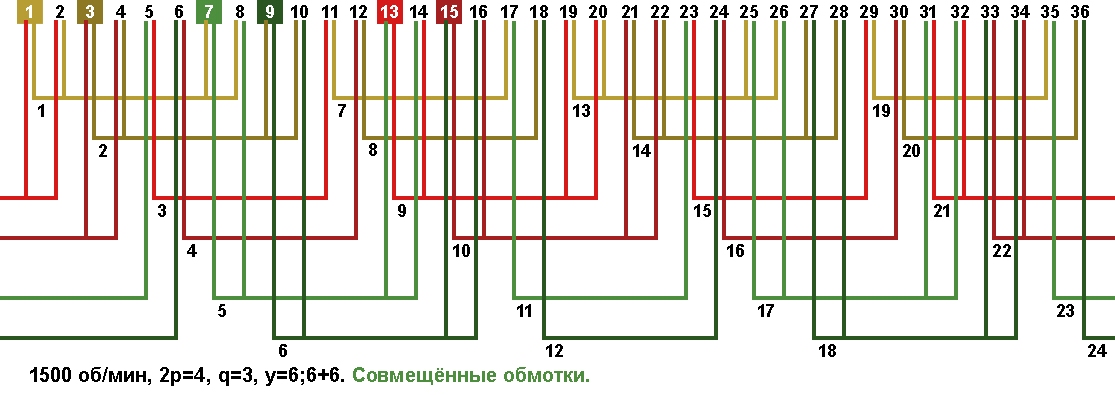

Схема укладки двухслойной совмещённой обмотки, шаг у=6;6+6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=9;7+7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=9;7+7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

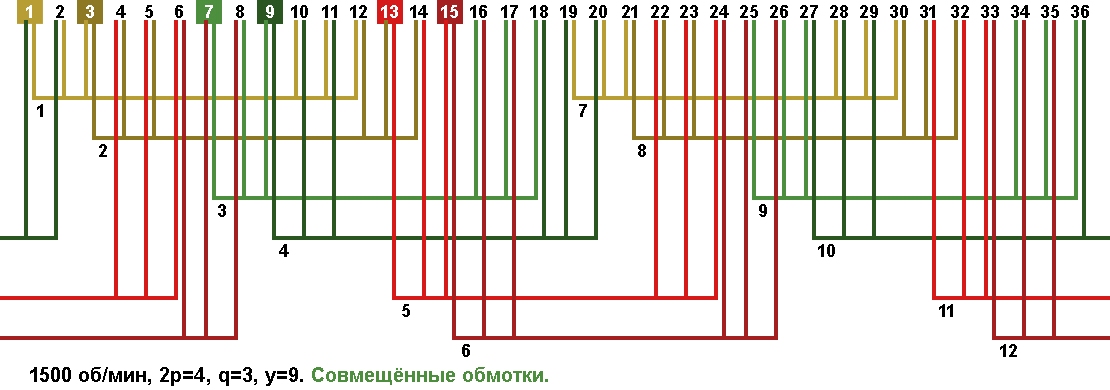

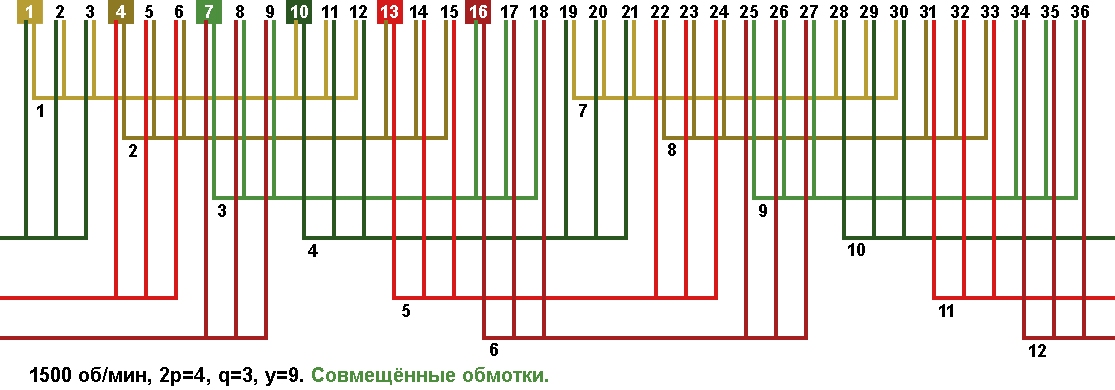

Схема укладки двухслойной совмещённой обмотки, шаг у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=2/2, а=1/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

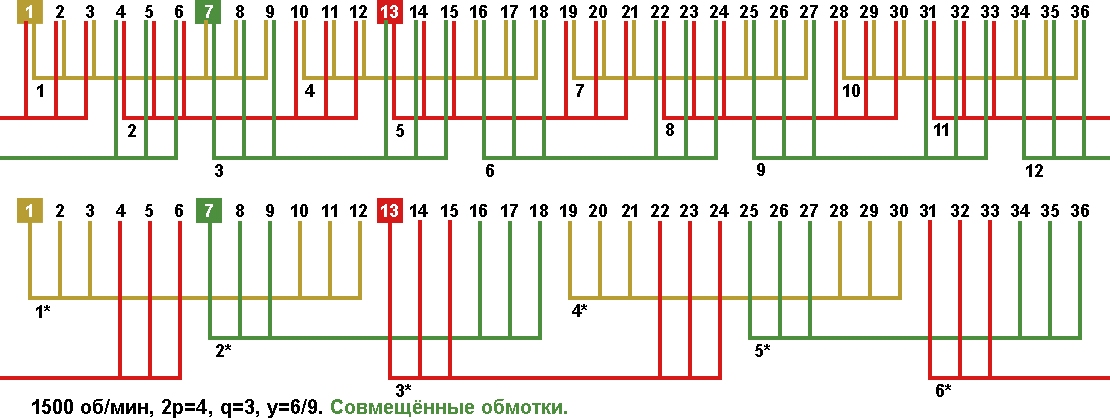

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещённая) у=6/9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=4/1. а=2/1, а=4/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
