Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 42, 2p=10 600 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 42 |
| Частота вращения об/мин | 600 |
| Число полюсов 2p | 10 |
| Число пазов на полюс и фазу q | 1,4 |

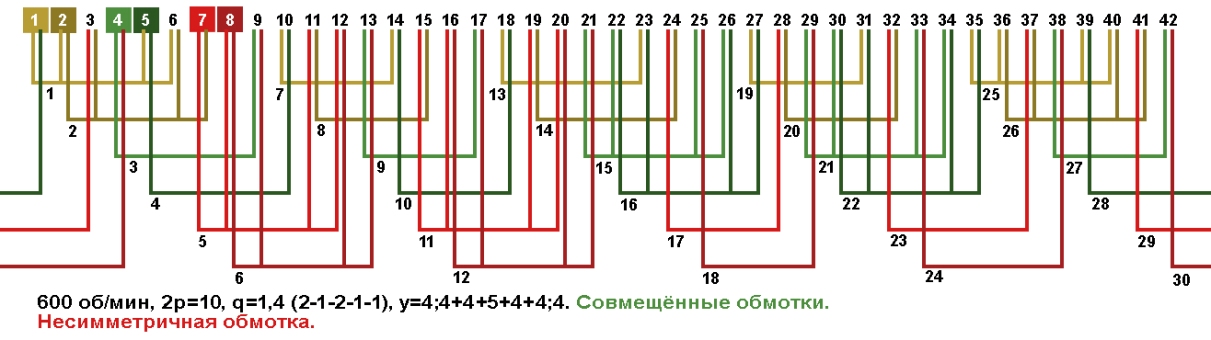

Схема укладки двухслойной совмещённой обмотки, шаг у=4;4+4+5+4+4;4.
Возможное количество параллельных ветвей (основная/совмещённая): а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
