Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 42, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 42 |
| Частота вращения об/мин | 750 |
| Число полюсов 2p | 8 |
| Число пазов на полюс и фазу q | 1,75 |

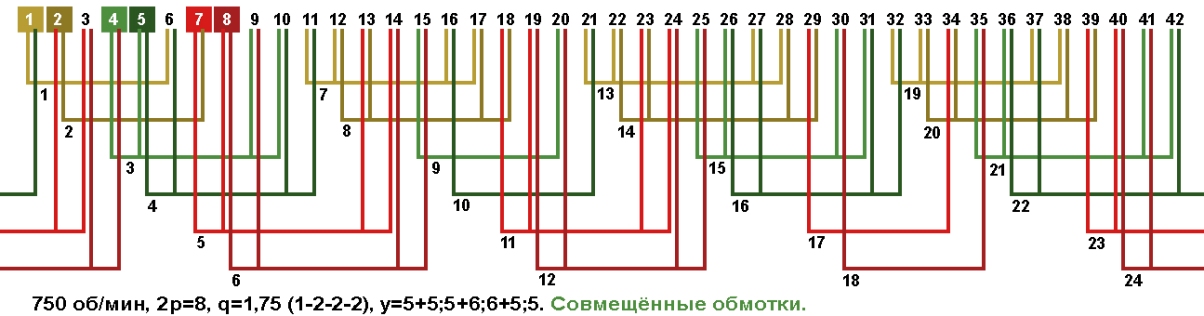

Схема укладки двухслойной совмещённой обмотки, шаг у=5+5;5+6;6+5;5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
