Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 48, 2p=12 500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 48 |
| Частота вращения об/мин | 500 |
| Число полюсов 2p | 12 |
| Число пазов на полюс и фазу q | 1,333333333333333 |

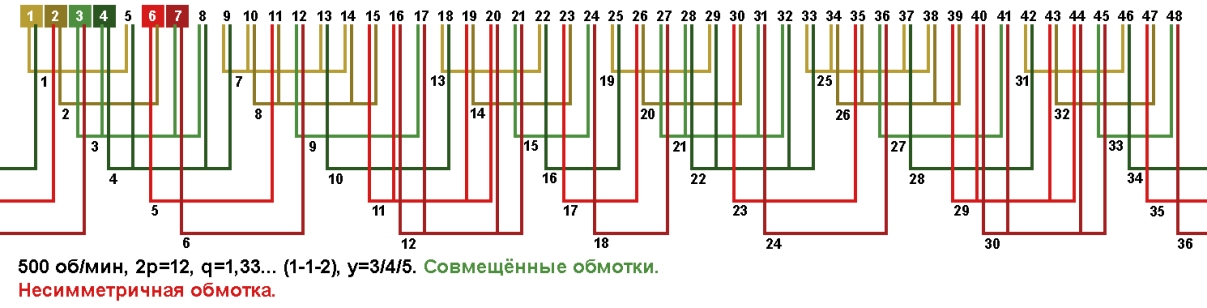

Схема укладки двухслойной совмещённой обмотки, шаг у=3/4/5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/1, а=2/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
