Схемы соединений электродвигателя с совмещённой обмоткой 500 об/мин, количество параллельных ветвей (основная/совмещённая): а=1/1.

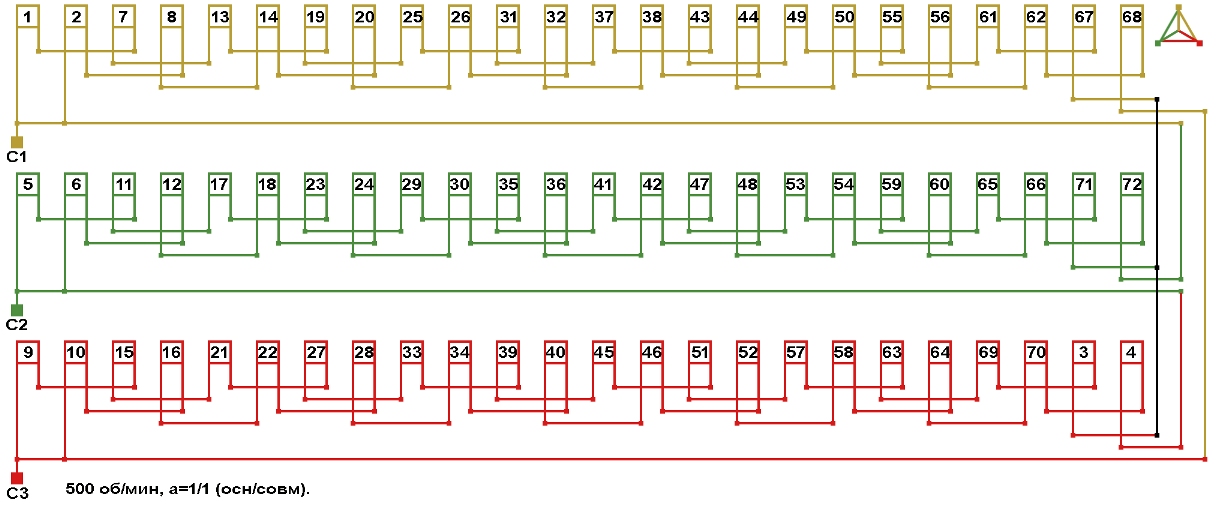

Схема соединений совмещённой обмотки с параллельным соединением фаз, количество параллельных ветвей (основная/совмещённая): а=1/1.

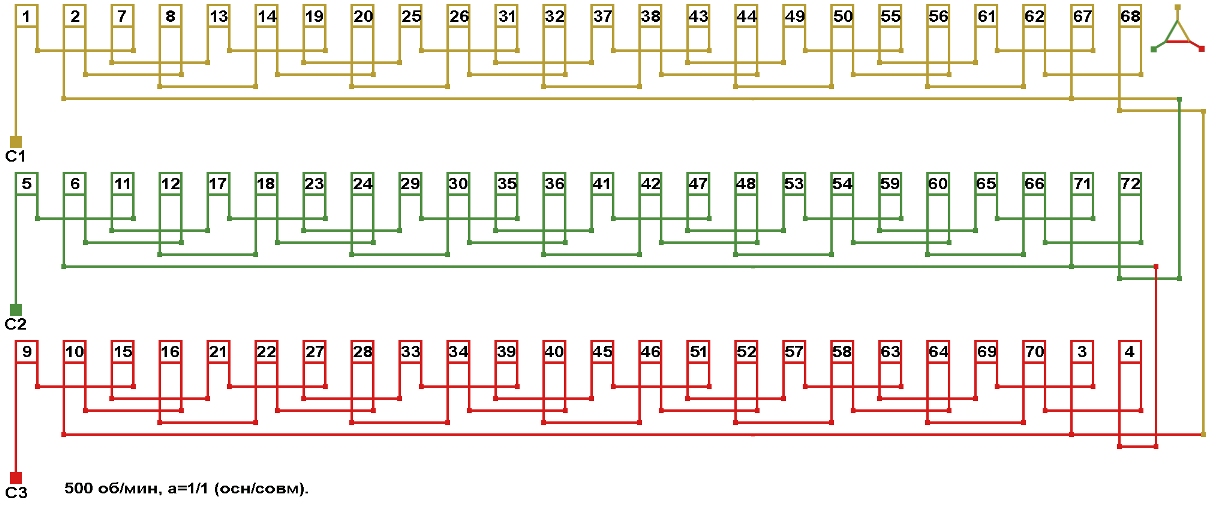

Схема соединений совмещённой обмотки с последовательным соединением фаз, количество параллельных ветвей (основная/совмещённая): а=1/1.
