Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 54, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 54 |
| Частота вращения об/мин | 1000 |
| Число полюсов 2p | 6 |
| Число пазов на полюс и фазу q | 3 |

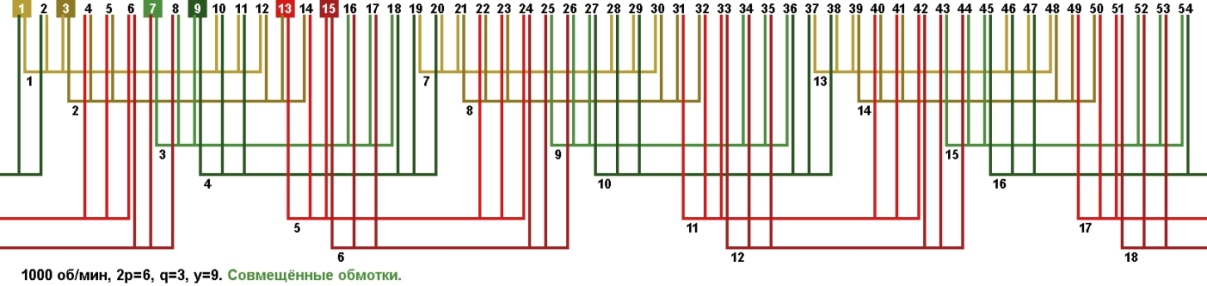

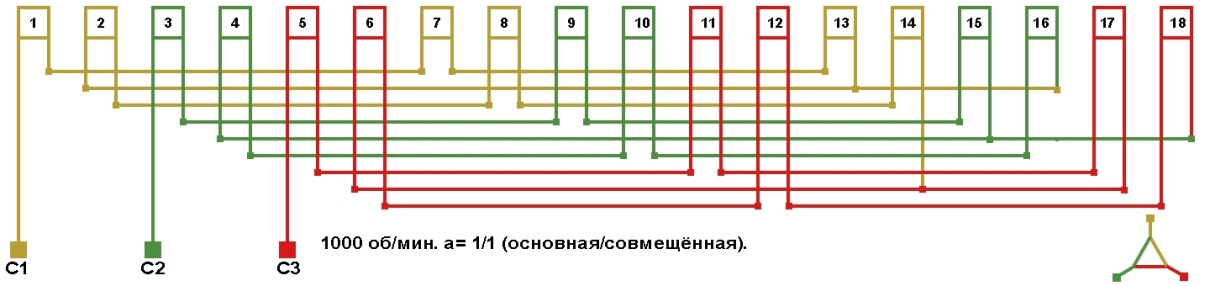

Схема укладки однослойной совмещённой обмотки: у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

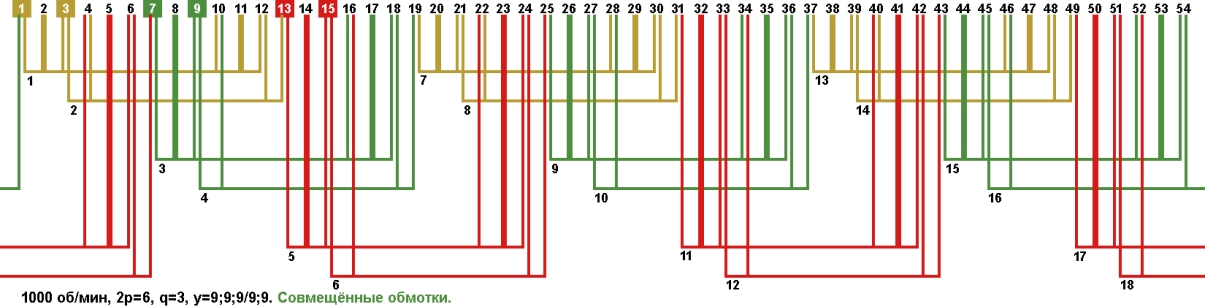

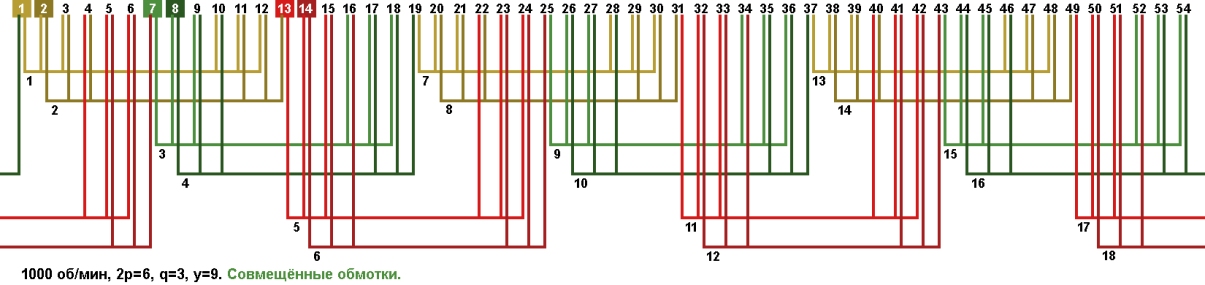

Схема укладки совмещённой обмотки, шаг (основная/совмещённая) у=9;9;9/9;9
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.

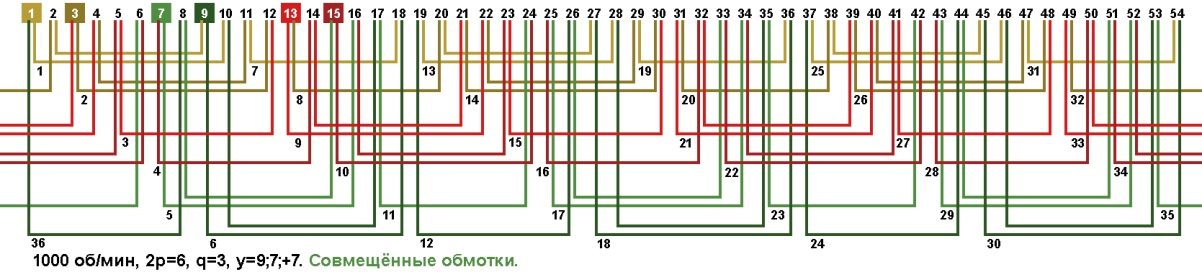

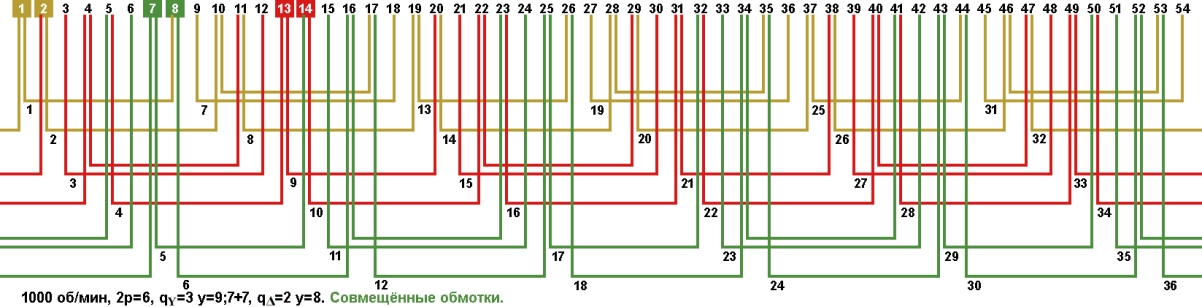

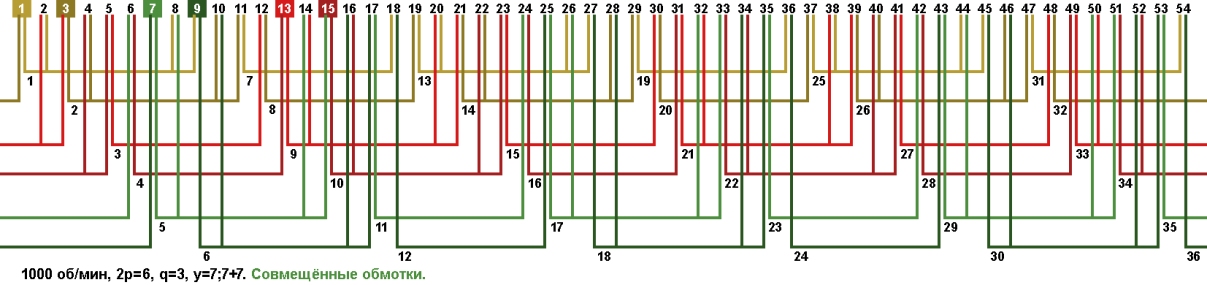

Схема укладки одно-двухслойной совмещённой обмотки: qY=3 у=9;7+7, qΔ=2 у=8.

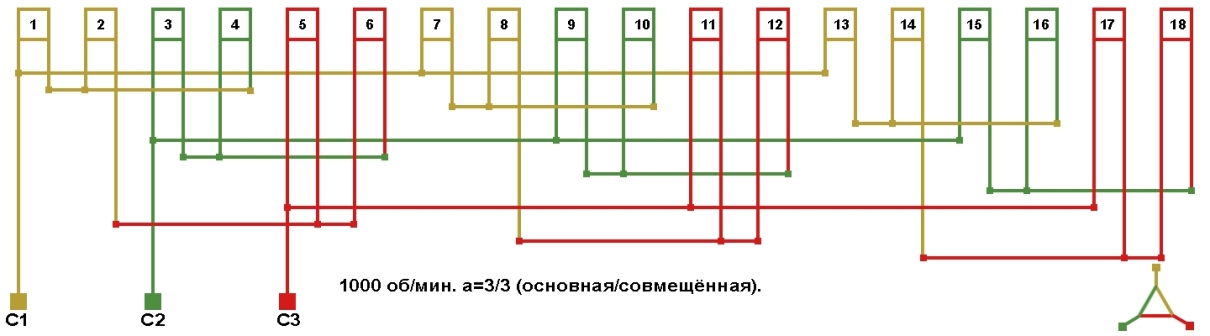

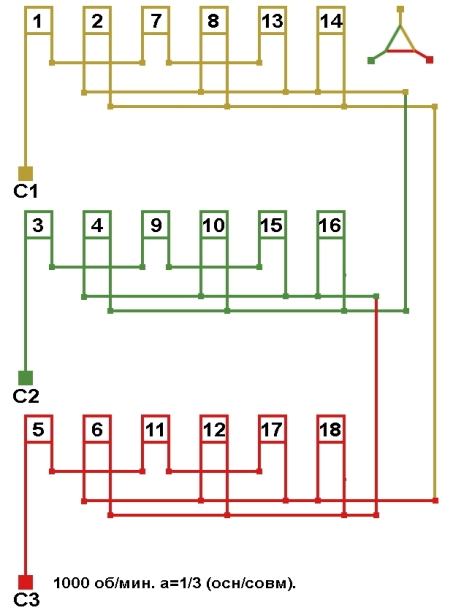

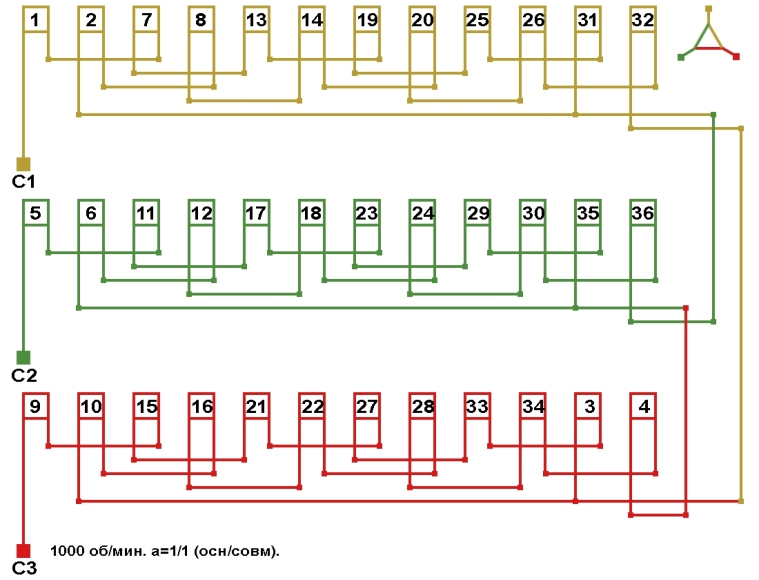

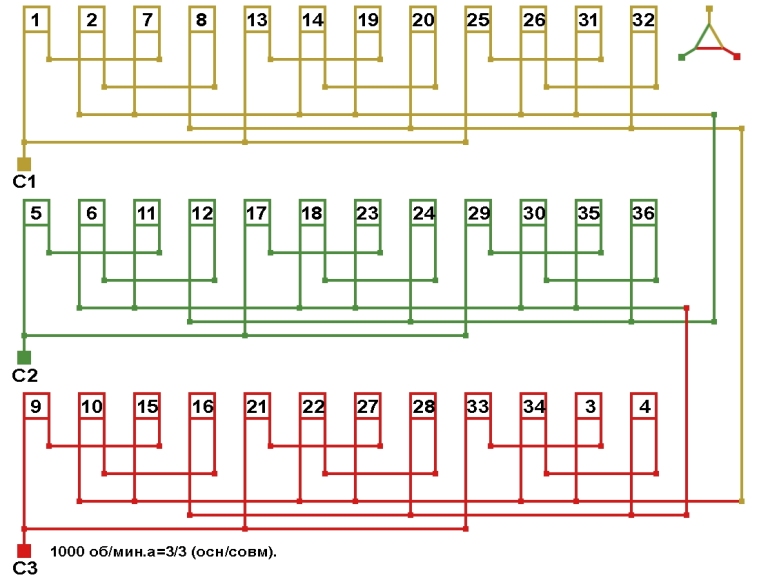

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3, а=3/6.

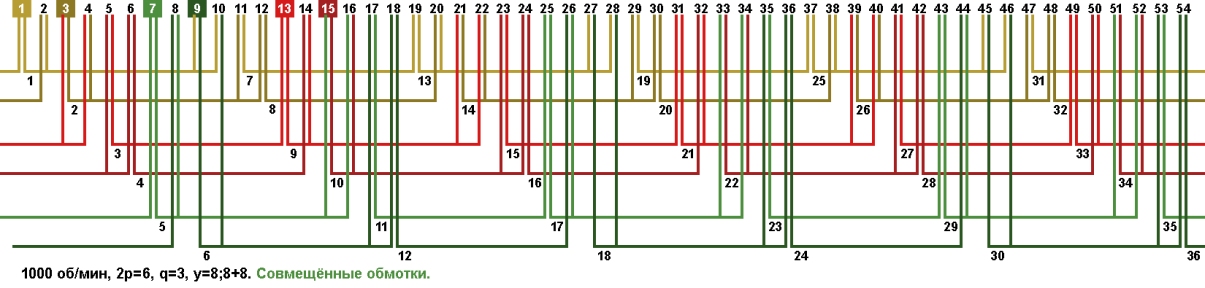

Схема укладки двухслойной совмещённой обмотки, шаг у=8;8+8.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=7;7+7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=6;6+6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

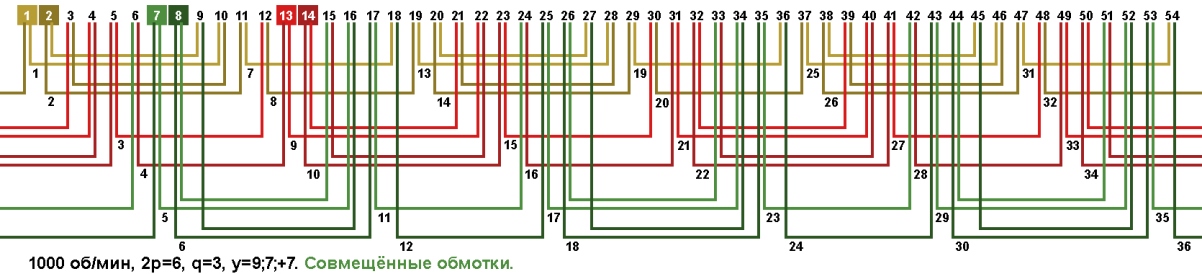

Схема укладки двухслойной совмещённой обмотки, шаг у=9;7+7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки, шаг у=9;7+7.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

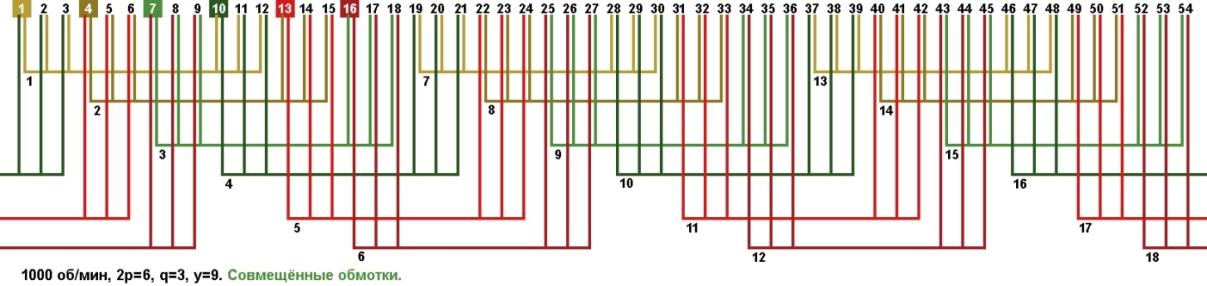

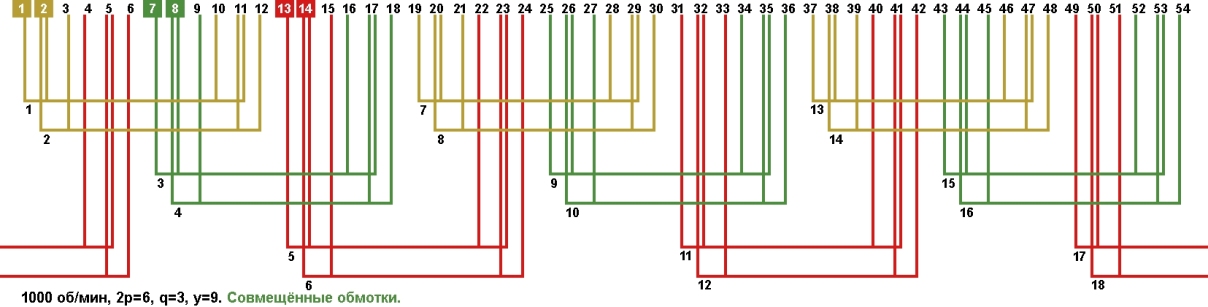

Схема укладки двухслойной совмещённой обмотки: у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки: у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки двухслойной совмещённой обмотки: у=9.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=3/1, а=3/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

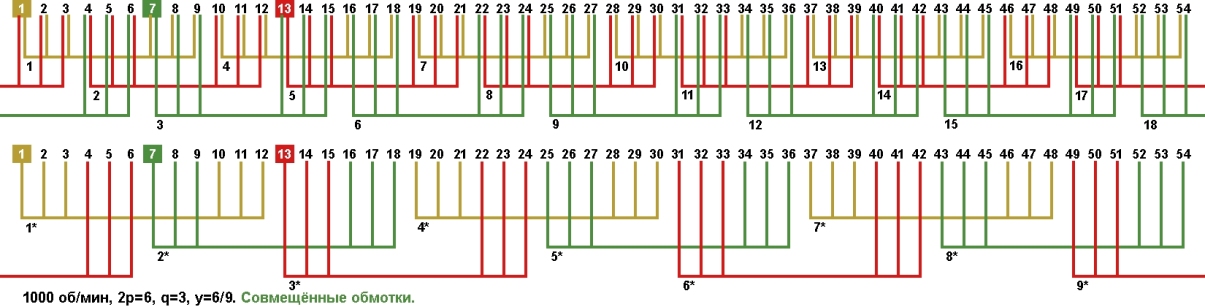

Схема укладки трехслойной совмещённой обмотки, шаг (основная/совмещённая) у=6/9.

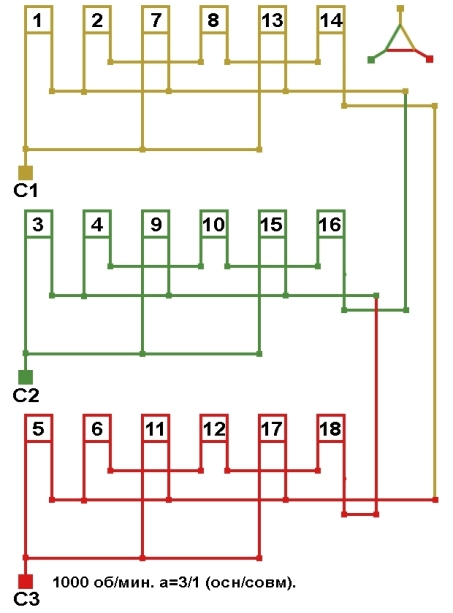

Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/3, а=2/3, а=3/1, а=3/3, а=6/1, а=2/1, а=6/3.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
