Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 54, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 54 |
| Частота вращения об/мин | 375 |
| Число полюсов 2p | 16 |
| Число пазов на полюс и фазу q | 1,125 |

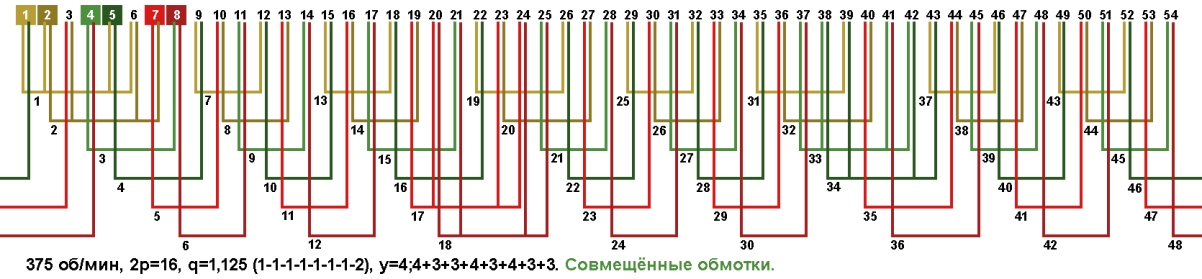

Схема укладки двухслойной совмещённой обмотки, шаг у=4;4+3+3+4+3+4+3+3.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
