Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 60, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 60 |
| Частота вращения об/мин | 1000 |
| Число полюсов 2p | 6 |
| Число пазов на полюс и фазу q | 3,333333333333333 |

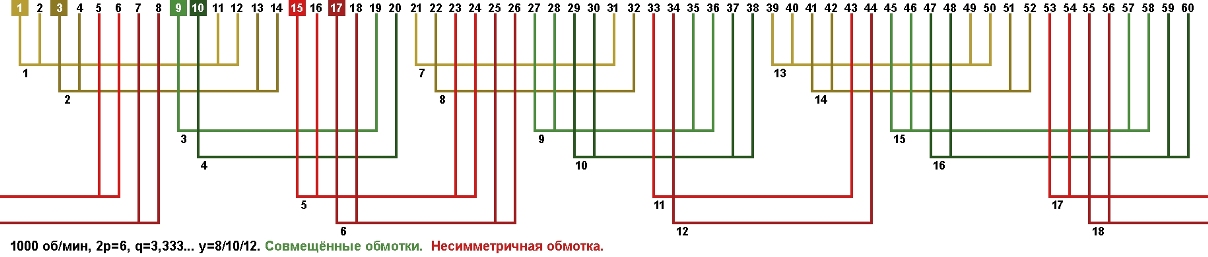

Схема укладки однослойной совмещённой обмотки у=8/10/12.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

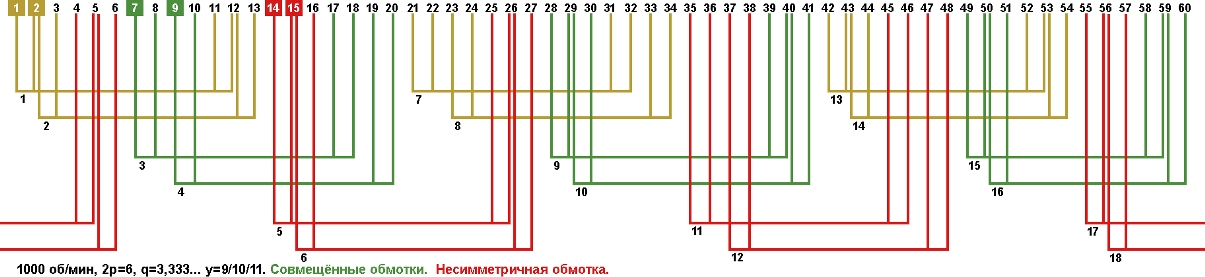

Схема укладки однослойной совмещённой обмотки у=9/10/11.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

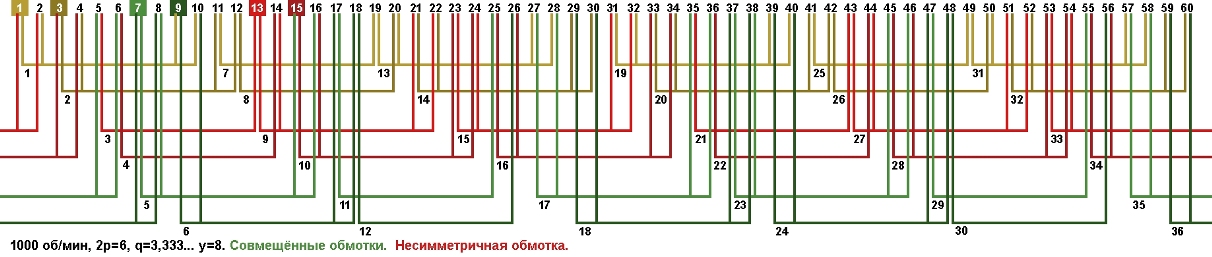

Схема укладки двухслойной совмещённой обмотки, шаг у=8.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
