Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 60, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 60 |
| Частота вращения об/мин | 375 |
| Число полюсов 2p | 16 |
| Число пазов на полюс и фазу q | 1,25 |

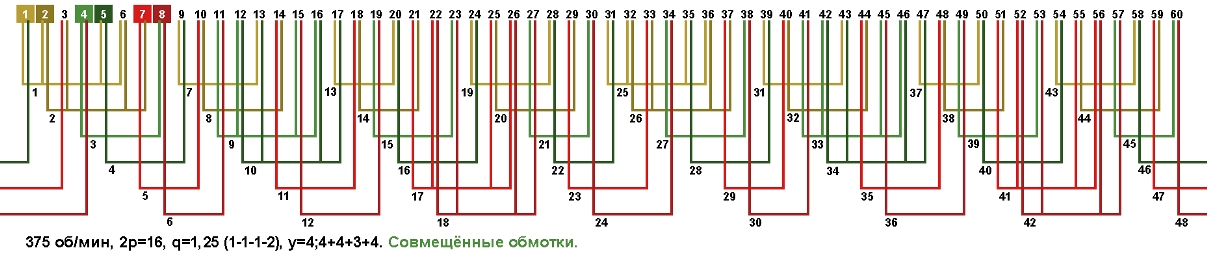

Схема укладки двухслойной совмещённой обмотки, шаг у=4;4+4+3+4.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/1, а=2/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
