Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 72, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 72 |
| Частота вращения об/мин | 375 |
| Число полюсов 2p | 16 |
| Число пазов на полюс и фазу q | 1,5 |

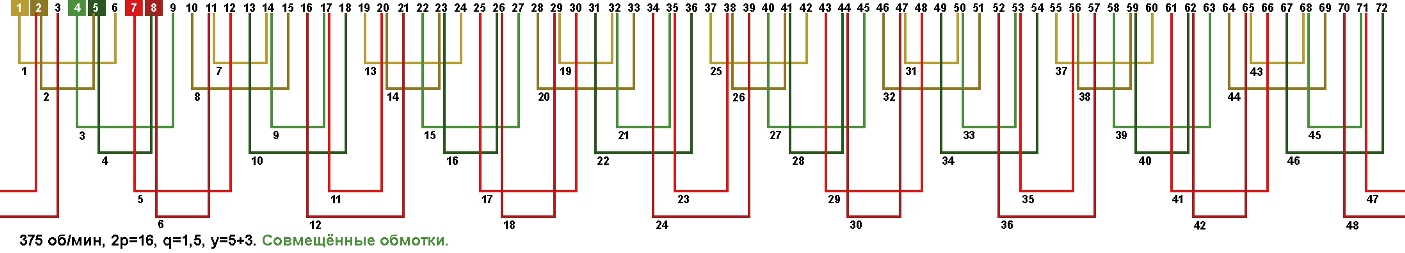

Схема укладки совмещённой обмотки, шаг у=5+3.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=2/1, а=2/2, а=2/4, а=4/1, а=4/2, а=4/4.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

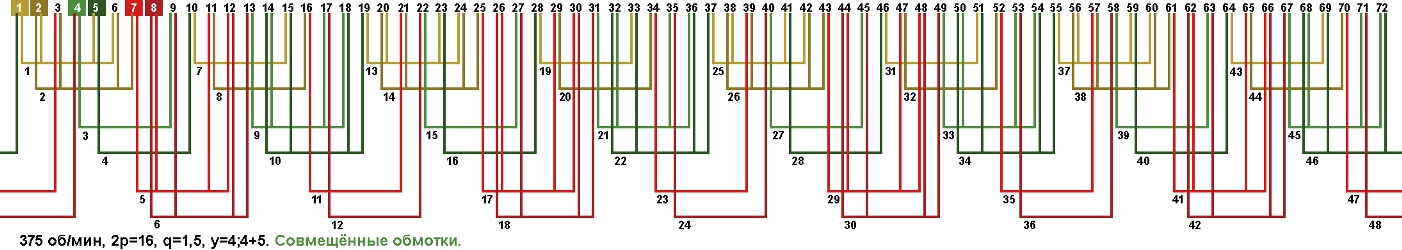

Схема укладки двухслойной совмещённой обмотки, шаг у=4;4+5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=2/1, а=2/2, а=2/4, а=4/1, а=4/2, а=4/4.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

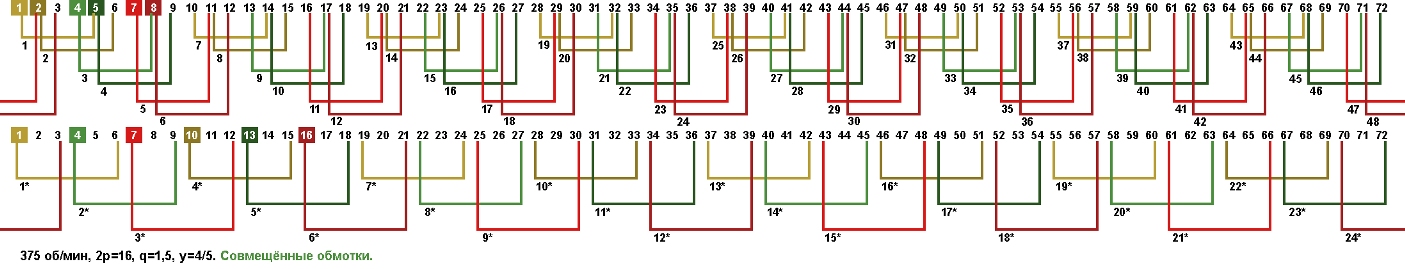

Схема укладки двухслойной совмещённой обмотки, шаг у=4/5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=2/1, а=2/2, а=2/4, а=4/1, а=4/2, а=4/4.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
