Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 72, 2p=10 600 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 72 |
| Частота вращения об/мин | 600 |
| Число полюсов 2p | 10 |
| Число пазов на полюс и фазу q | 2,4 |

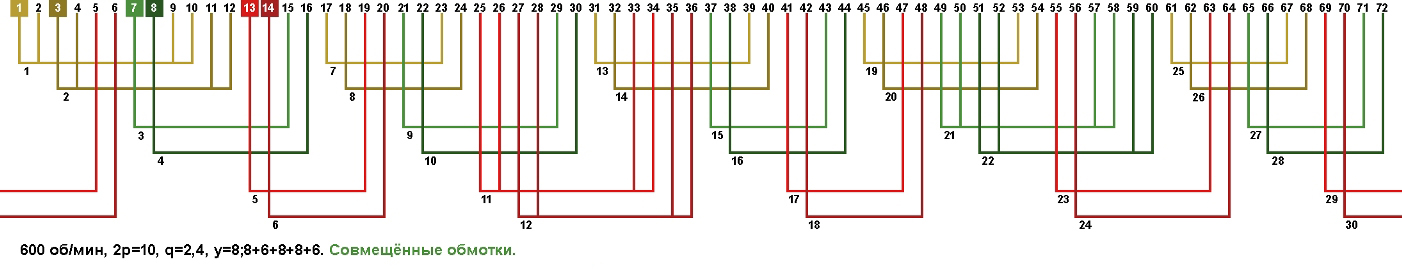

Схема укладки однослойной совмещённой обмотки, шаг у=8;8+6+8+8+6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
Схема укладки однослойной совмещённой обмотки, шаг у=7/8, возможное количество параллельных ветвей: а=1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

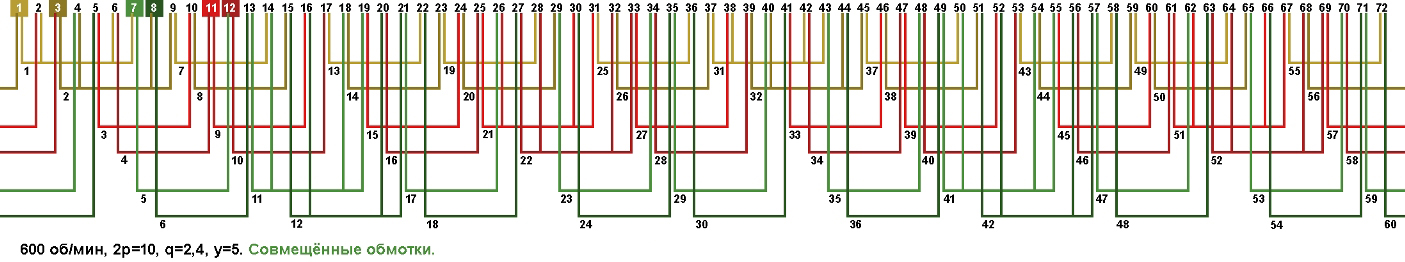

Схема укладки двухслойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=2/2, а=2/1.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
