Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 96, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 96 |
| Частота вращения об/мин | 375 |
| Число полюсов 2p | 16 |
| Число пазов на полюс и фазу q | 2 |

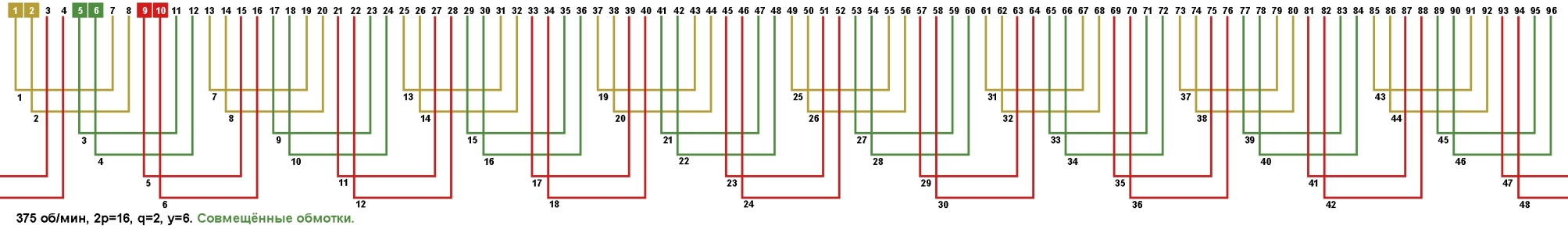

Схема укладки однослойной совмещённой обмотки, шаг у=6.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=1/8, а=2/1, а=2/2, а=2/4, а=2/8, а=4/1, а=4/2, а=4/4 а=4/8, а=8/1, а=8/2, а=8/4, а=8/8.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

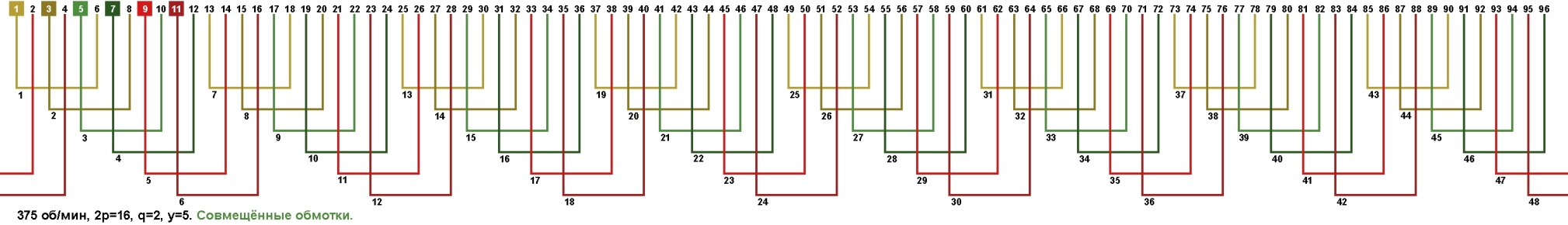

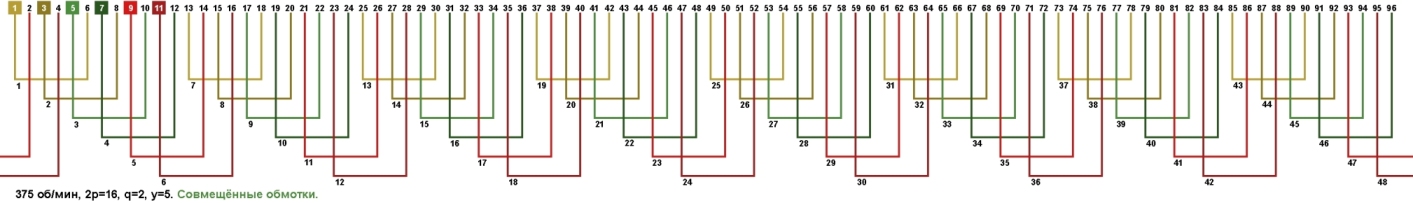

Схема укладки однослойной совмещённой обмотки, шаг у=5.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=1/8, а=2/1, а=2/2, а=2/4, а=2/8, а=4/1, а=4/2, а=4/4 а=4/8, а=8/1, а=8/2, а=8/4, а=8/8.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.

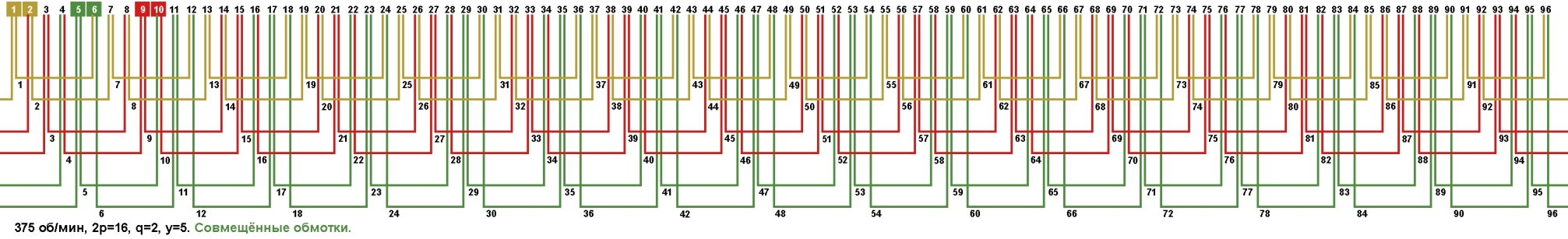

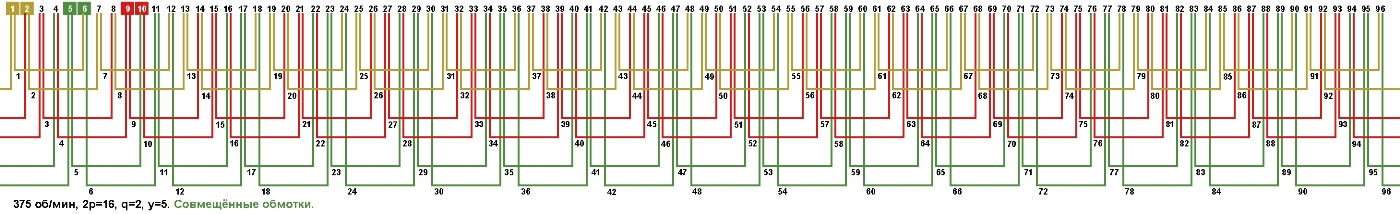

Схема укладки двухслойной совмещённой обмотки, шаг у=5.
Количество параллельных ветвей (основная/совмещённая) а=1/1, а=2/2.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
