Схема укладки совмещённой обмотки в электродвигатели с количеством пазов 96, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов Z1 | 96 |
| Частота вращения об/мин | 750 |
| Число полюсов 2p | 8 |
| Число пазов на полюс и фазу q | 4 |

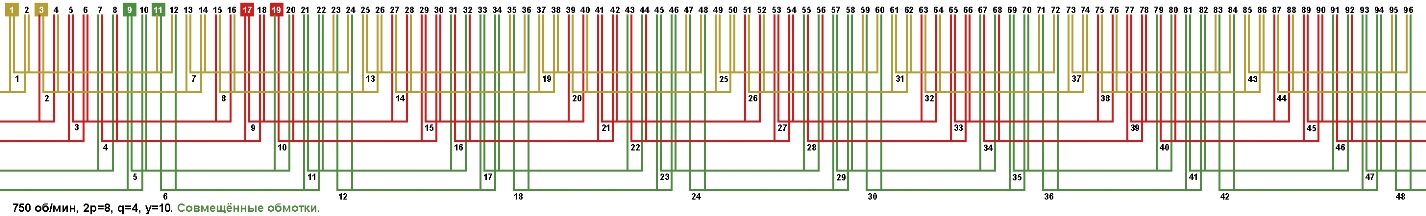

Схема укладки двухслойной совмещённой обмотки, шаг у=10.
Возможное количество параллельных ветвей (основная/совмещённая): а=1/1, а=1/2, а=1/4, а=1/8, а=2/2, а=2/4, а=2/8, а=4/1, а=4/4, а=4/8, а=8/1, а=8/2, а=8/8, а=2/1, а=4/2, а=8/4.
Расчёт данной обмотки с параллельным соединением фаз, с последовательным соединением фаз.
