Схемы соединений и подключения трехскоростных обмоток. 2p=8/6/4, 750/1000/1500 об/мин.

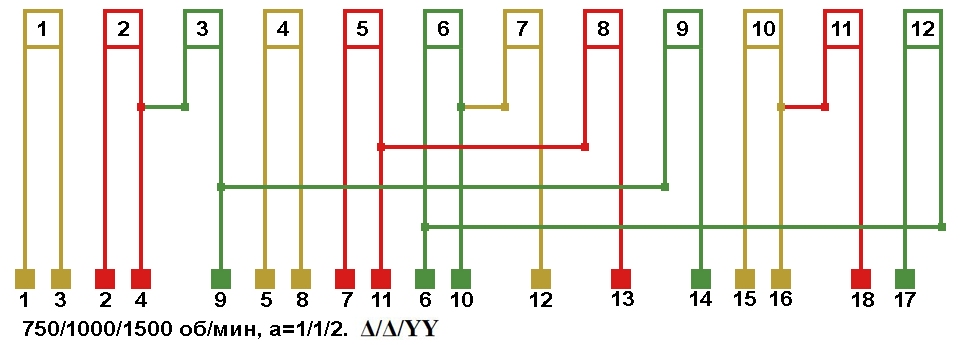

Схема соединений трехскоростной обмотки. 2p=8/6/4, 750/1000/1500 об/мин., соединение фаз Δ/Δ/YY.

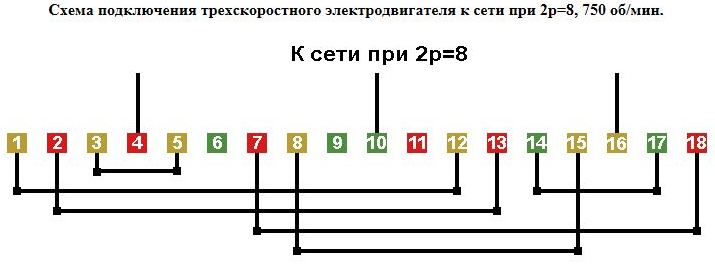

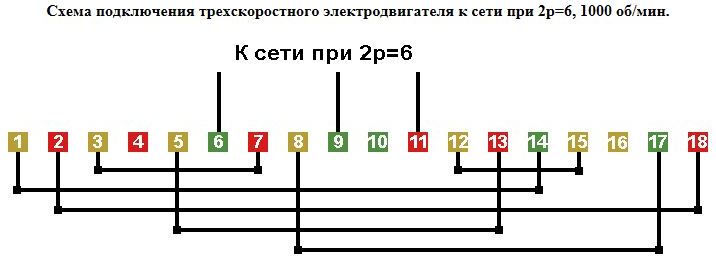

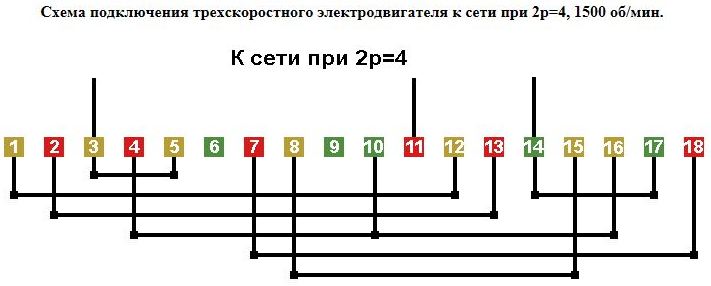

Схема подключения трехскоростного электродвигателя к сети. 2p=8/6/4, 750/1000/1500 об/мин., соединение фаз Δ/Δ/YY.
