Схемы соединений и подключения двухскоростных обмоток. 2p=8/2, 750/3000 об/мин.

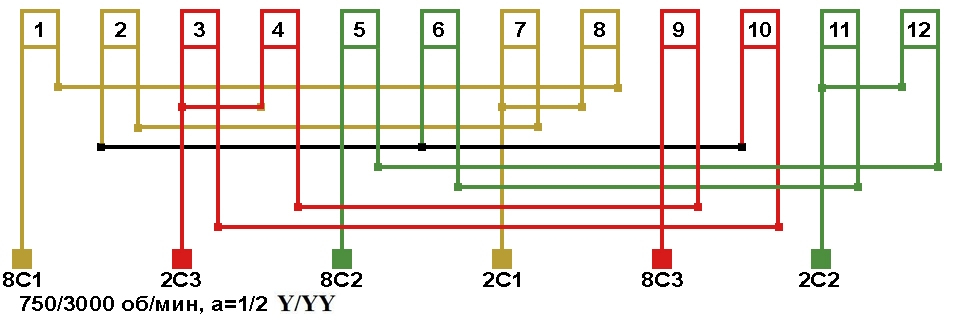

Схема соединений двухскоростной обмотки. 2p=8/2, 750/3000 об/мин., соединение фаз Y/YY.

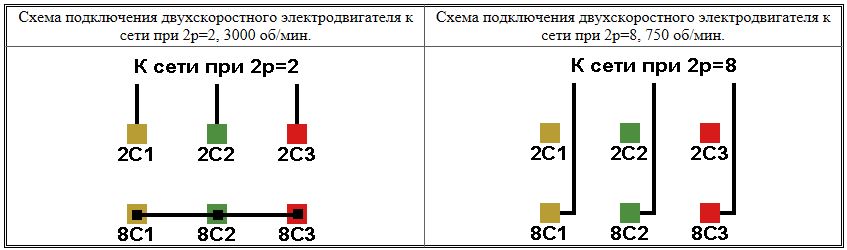

Схема подключения двухскоростного электродвигателя к сети. 2p=8/2, 750/3000 об/мин., соединение фаз Y/YY.
