Схемы соединений и подключения двухскоростных обмоток. 2p=6/2, 1000/3000 об/мин.

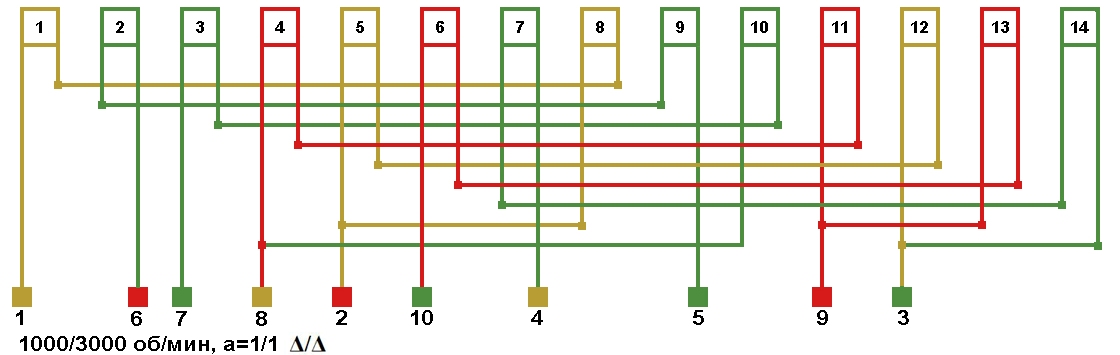

Схема соединений двухскоростной обмотки. 2p=6/2, 1000/3000 об/мин., соединение фаз Δ/Δ.

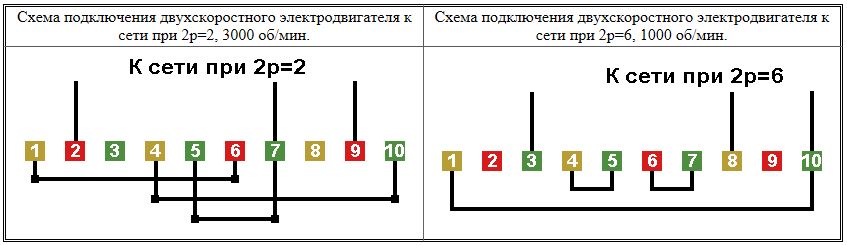

Схема подключения двухскоростного электродвигателя к сети. 2p=6/2, 1000/3000 об/мин., соединение фаз Δ/Δ.
