Схемы соединений и подключения двухскоростных обмоток. 187,5/375 об/мин. 2p=32/16.

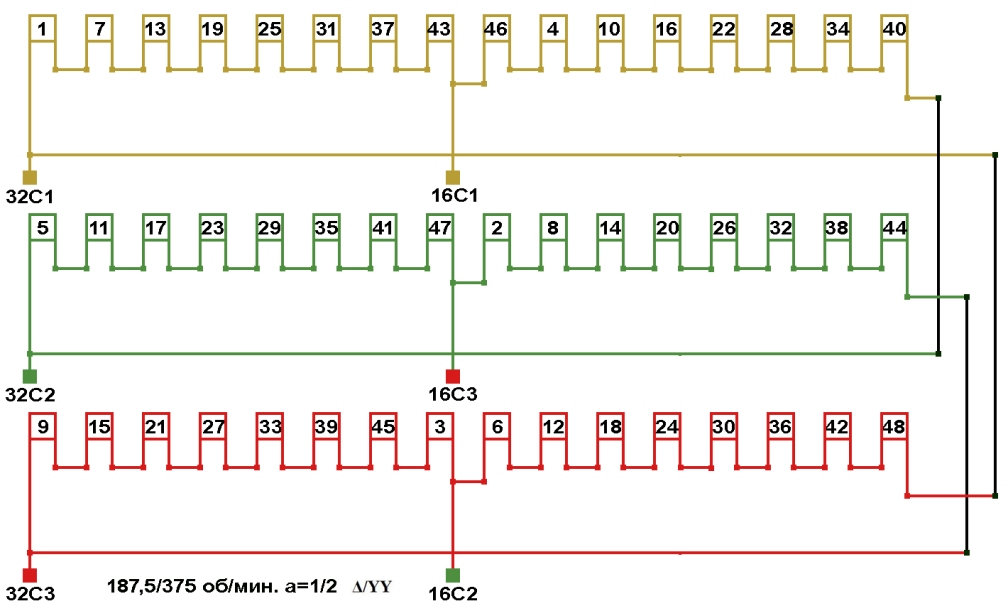

Схемы соединений обмоток двухскоростных электродвигателей 187,5/375 об/мин. 2p=32/16, а=1/2, соединение фаз Δ/YY.

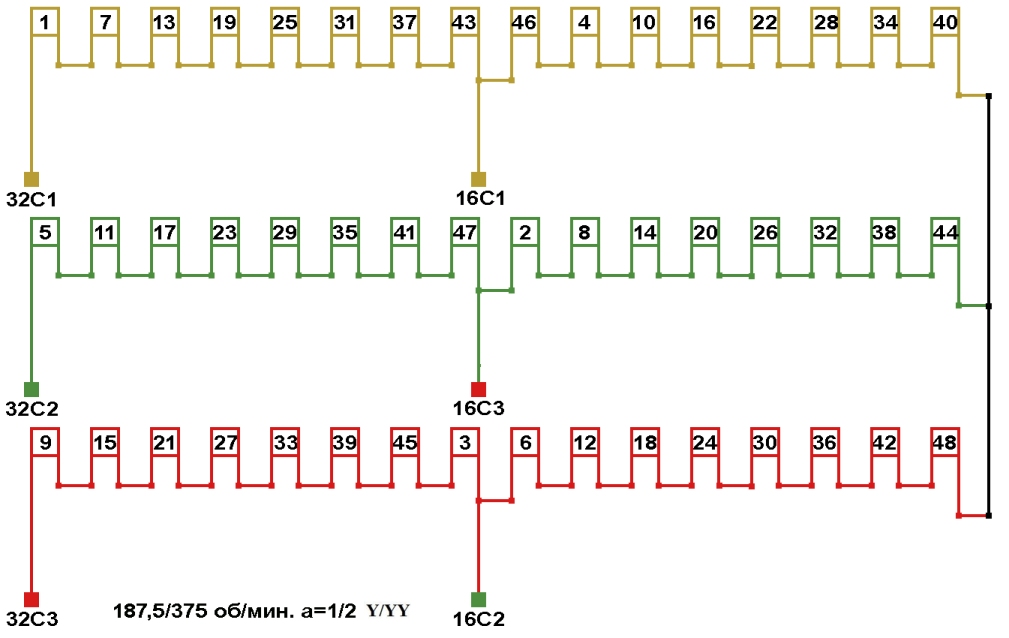

Схемы соединений обмоток двухскоростных электродвигателей 187,5/375 об/мин. 2p=32/16, а=1/2, соединение фаз Y/YY.

Схема подключения двухскоростного электродвигателя к сети. 187,5/375 об/мин. 2p=32/16.

Схемы соединений и подключения двухскоростных обмоток. 375/187,5 об/мин. 2p=16/32.

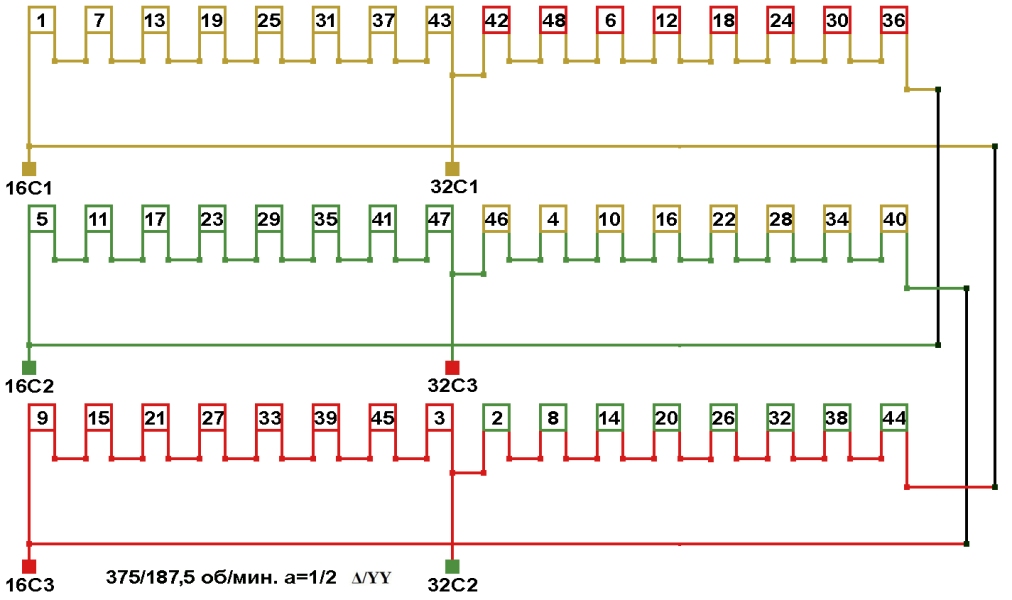

Схемы соединений обмоток двухскоростных электродвигателей 375/187,5 об/мин. 2p=16/32, а=1/2, соединение фаз Δ/YY.

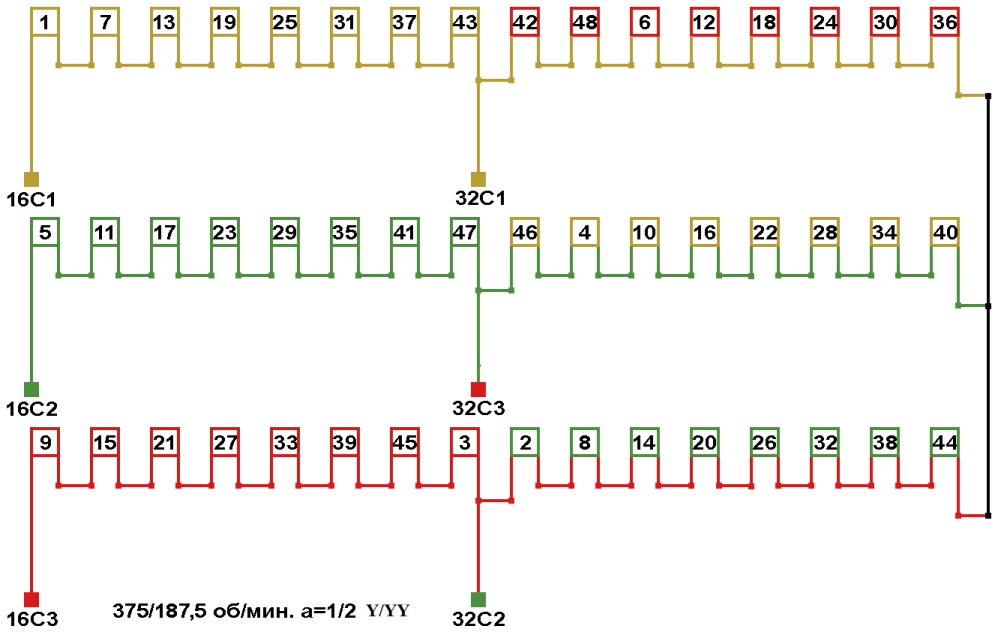

Схемы соединений обмоток двухскоростных электродвигателей 375/187,5 об/мин. 2p=16/32, а=1/2, соединение фаз Y/YY.

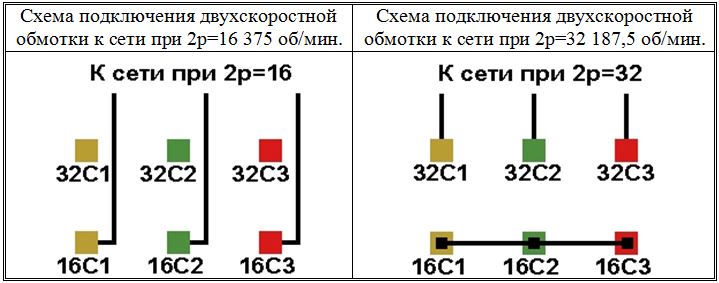

Схема подключения двухскоростного электродвигателя к сети. 375/187,5 об/мин. 2p=16/32.
