Схемы соединений и подключения двухскоростных обмоток. 2p=8/6, 750/1000 об/мин.

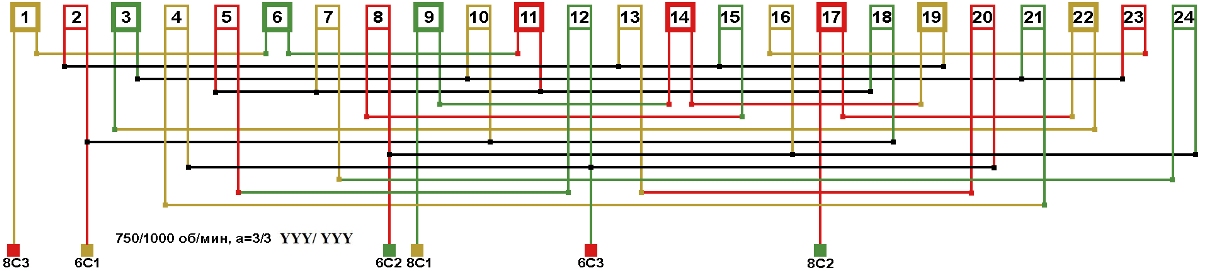

Схема соединений двухскоростной обмотки. 2p=8/6, 750/1000 об/мин., а=3, соединение фаз YYY/YYY.
В выделенных жирными линиями катушках сечение провода больше, а количество витков меньше чем в остальных катушках.

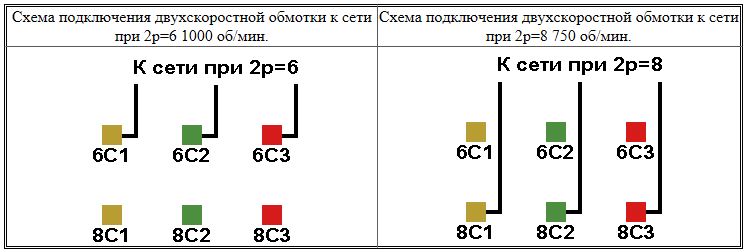

Схема подключения двухскоростного электродвигателя к сети. 2p=8/6, 750/1000 об/мин., а=3, соединение фаз YYY/YYY.
