Схемы соединений и подключения обмоток однофазных электродвигателей 250 об/мин. 2p=24.
Перейти на главную страницу справочника.

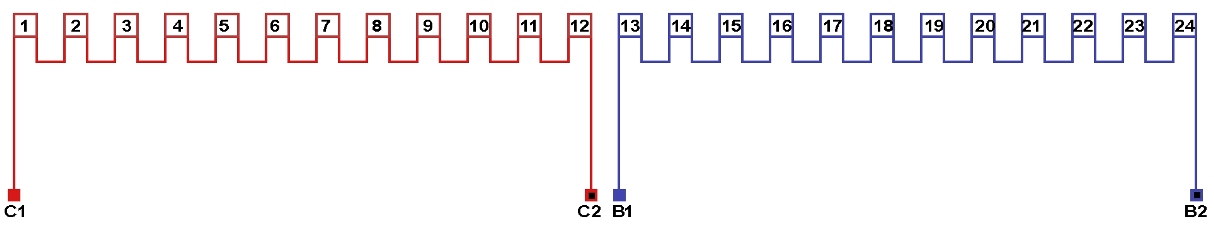

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=1.

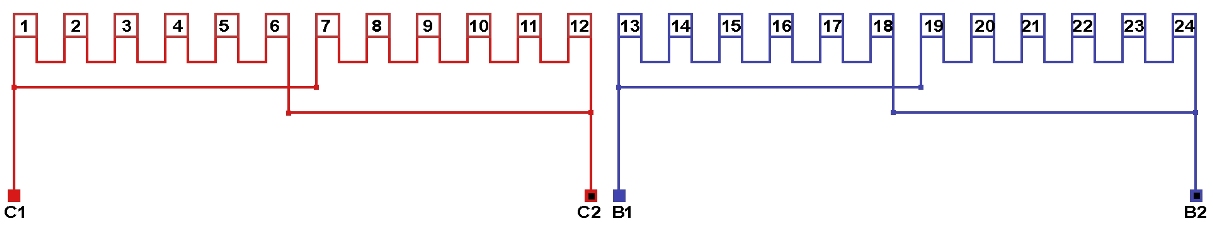

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=2.

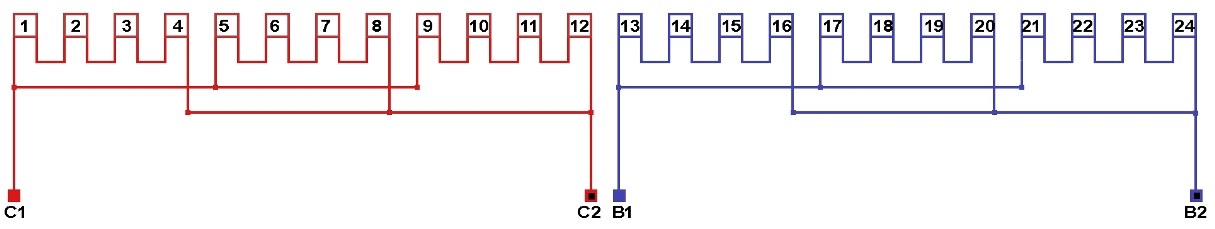

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=3.

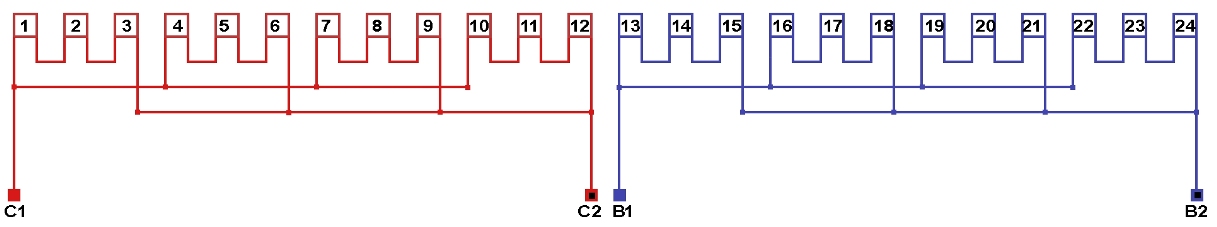

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=4.

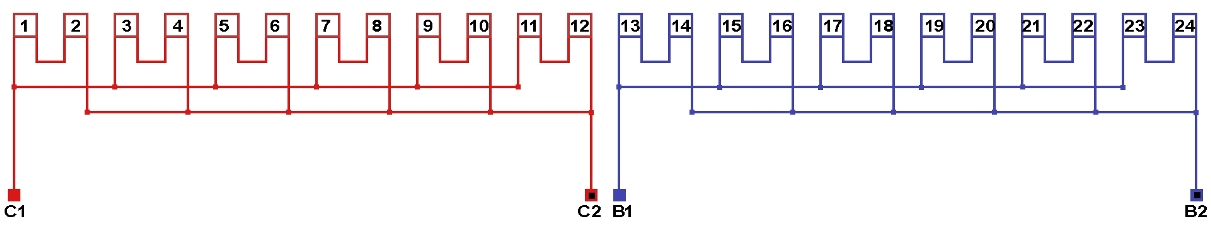

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=6.

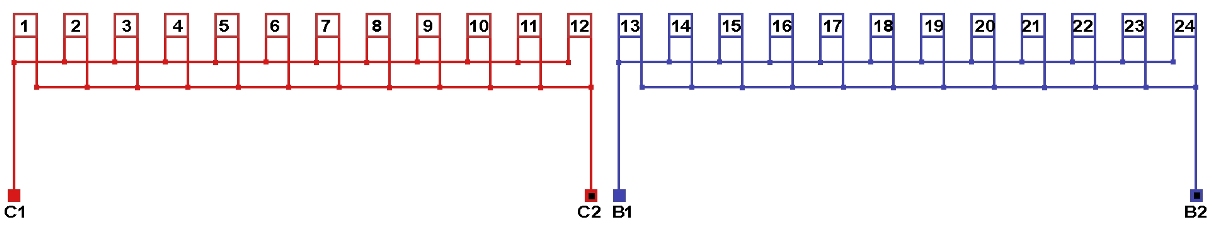

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=12.
Схемы подключения однофазного электродвигателя к сети.
