Схемы соединений обмоток электродвигателей 3000 об/мин. 2p=2, количество параллельных ветвей: а=2.

Схема соединений обмотки 3000 об/мин., количество параллельных ветвей: а=2.

Соединение обмотки в звезду и треугольник.

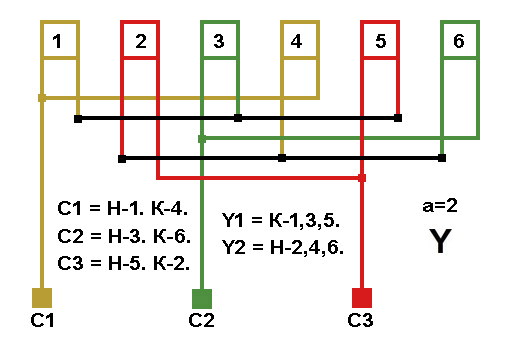

Схема соединений обмотки 3000 об/мин. в звезду, количество параллельных ветвей: а=2.

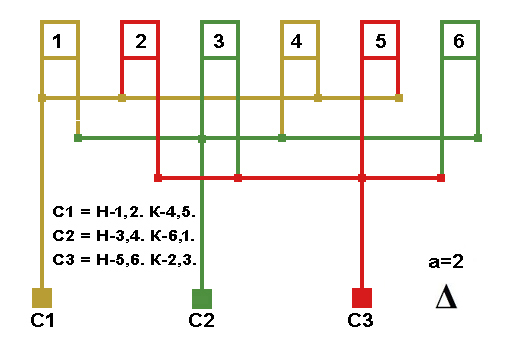

Схема соединений обмотки 3000 об/мин. в треугольник, количество параллельных ветвей: а=2.
