Схемы соединений и подключения двухскоростных обмоток. 2p=16/8, 375/750 об/мин.

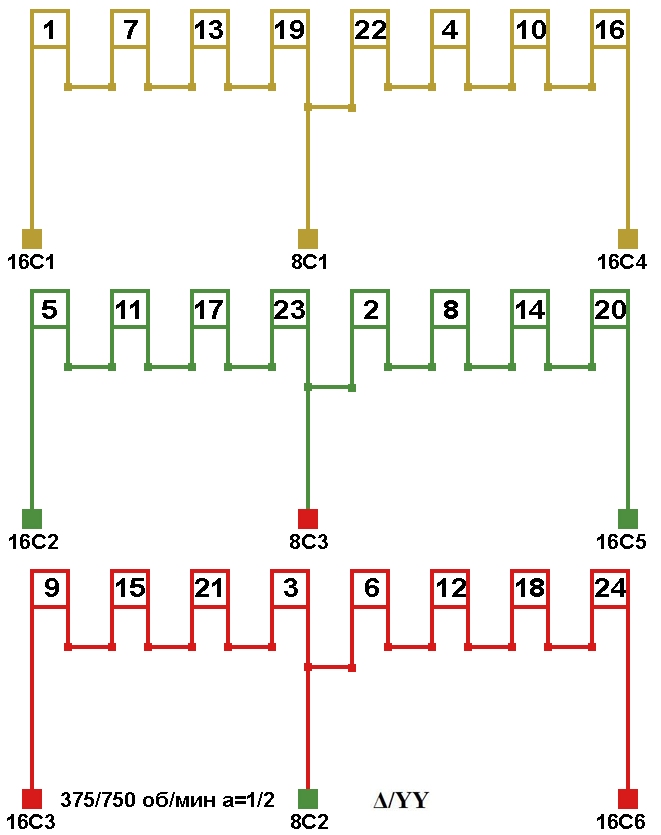

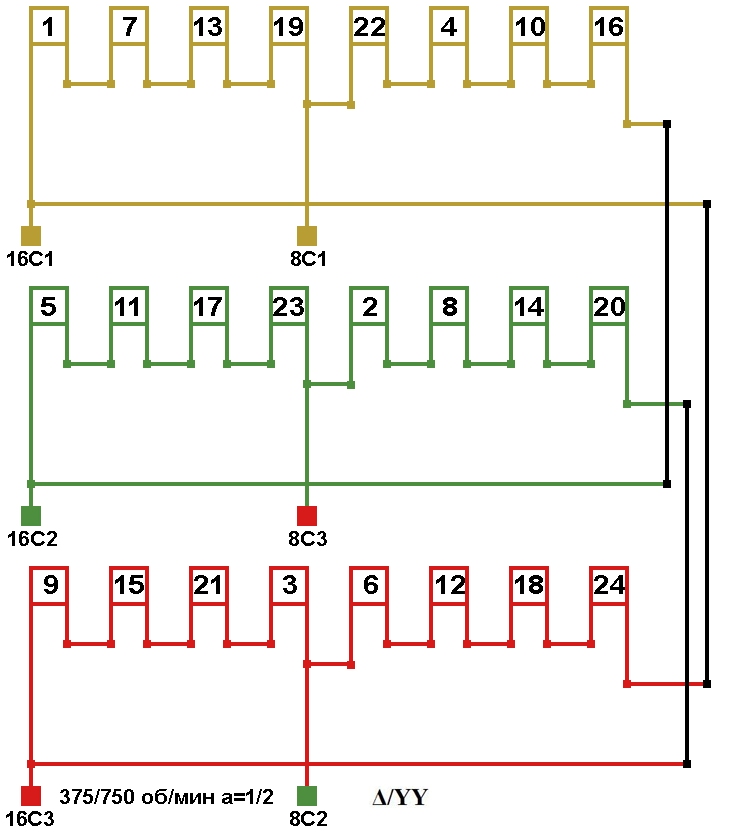

Схема соединений двухскоростной обмотки. 2p=16/8, 375/750 об/мин., а=1/2, соединение фаз Δ/YY.

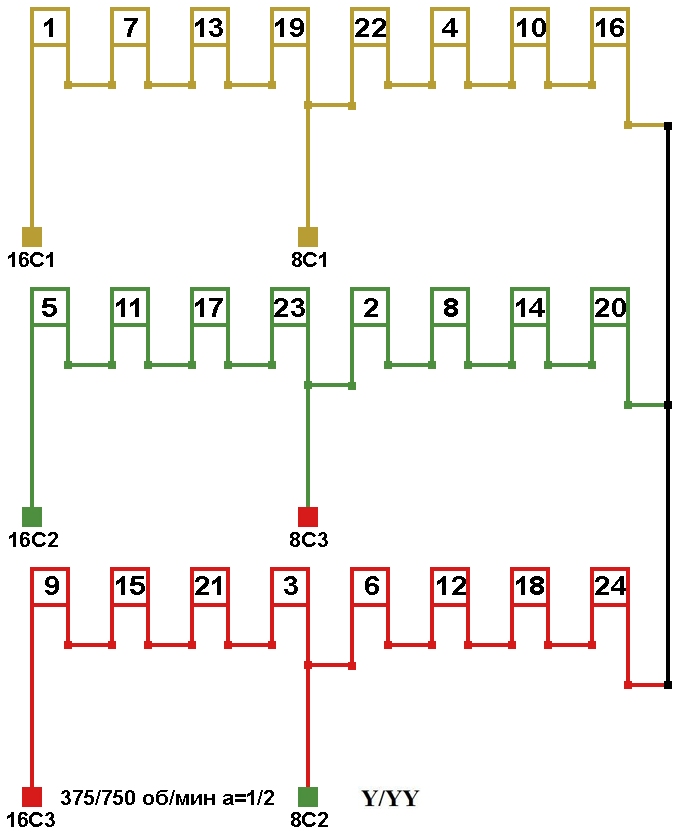

Схема соединений двухскоростной обмотки. 2p=16/8, 375/750 об/мин., а=1/2, соединение фаз Y/YY.

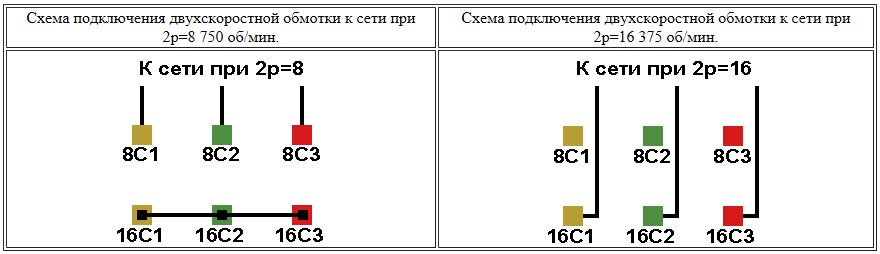

Схема подключения двухскоростного электродвигателя к сети. 2p=16/8, 375/750 об/мин.

Схемы соединений и подключения двухскоростных обмоток. 2p=8/16, 750/375 об/мин.

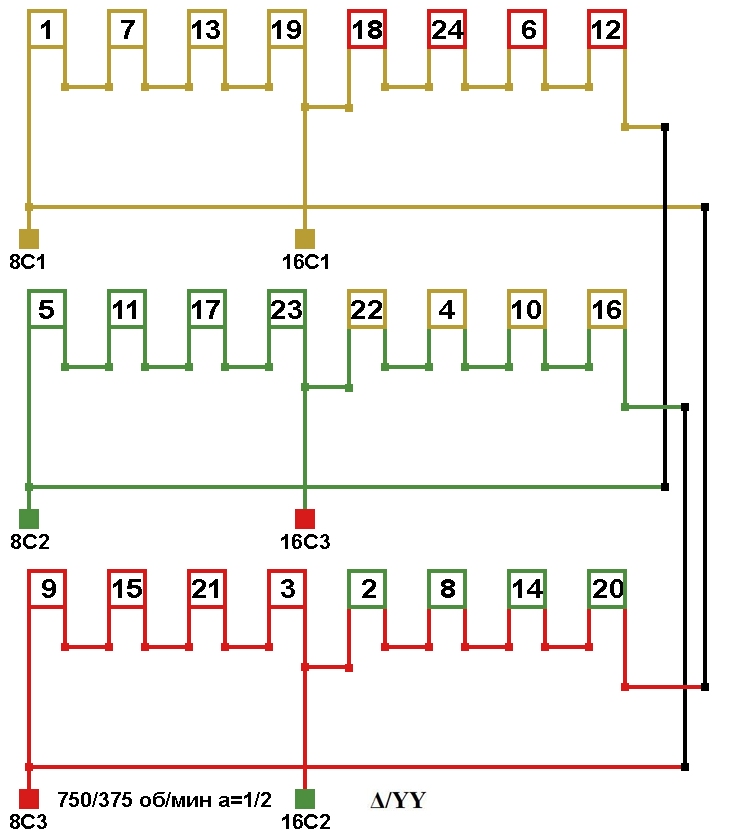

Схема соединений двухскоростной обмотки. 2p=8/16, 750/375 об/мин., а=1/2, соединение фаз Δ/YY.

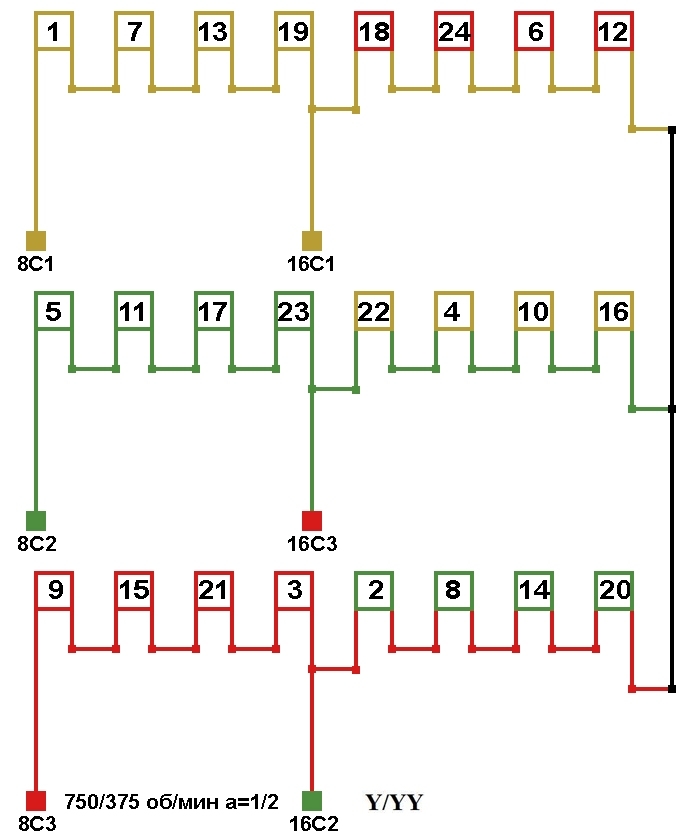

Схема соединений двухскоростной обмотки. 2p=8/16, 750/375 об/мин., а=1/2, соединение фаз Y/YY.

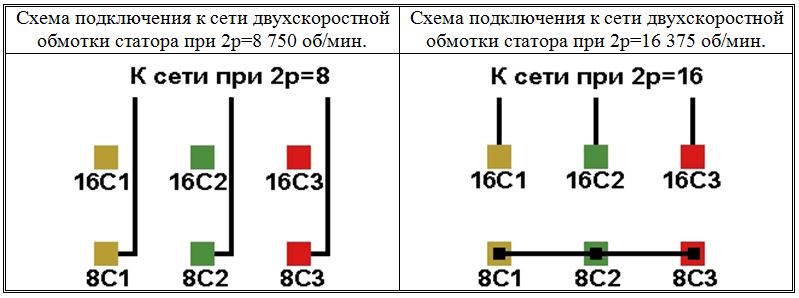

Схема подключения двухскоростного электродвигателя к сети. 2p=8/16, 750/375 об/мин.
