Схемы соединений и подключения обмоток однофазных электродвигателей 375 об/мин. 2p=16.
Перейти на главную страницу справочника.

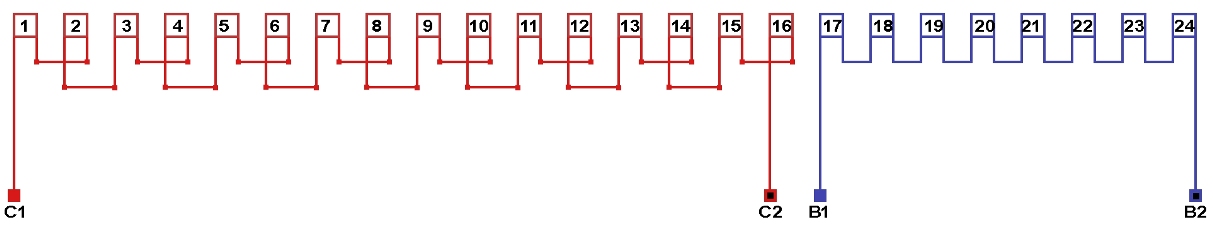

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=1.

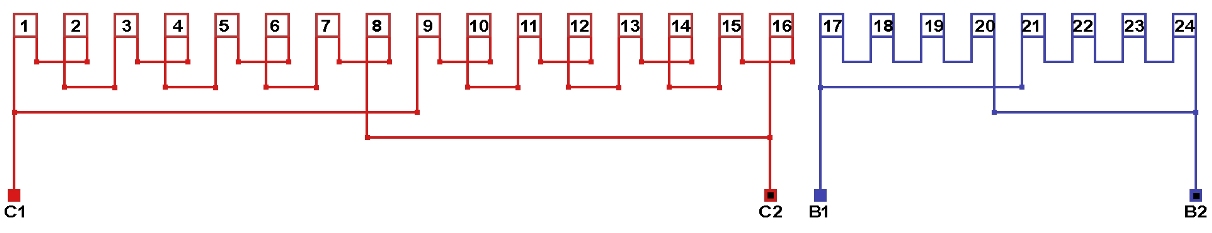

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=2.

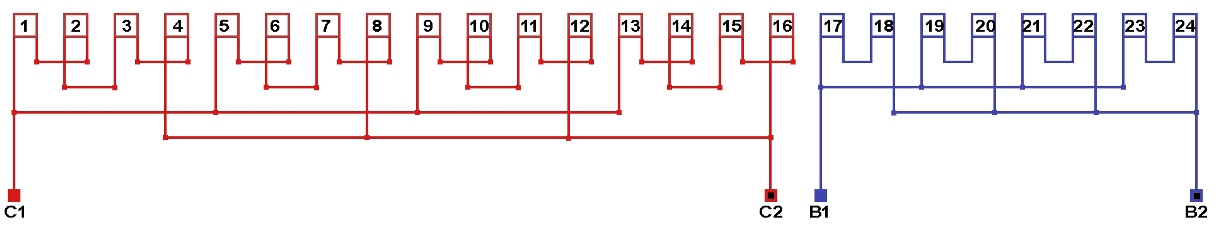

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=4.

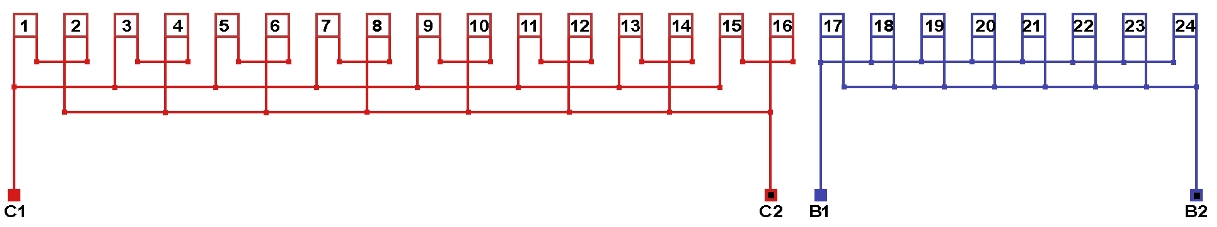

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=8.

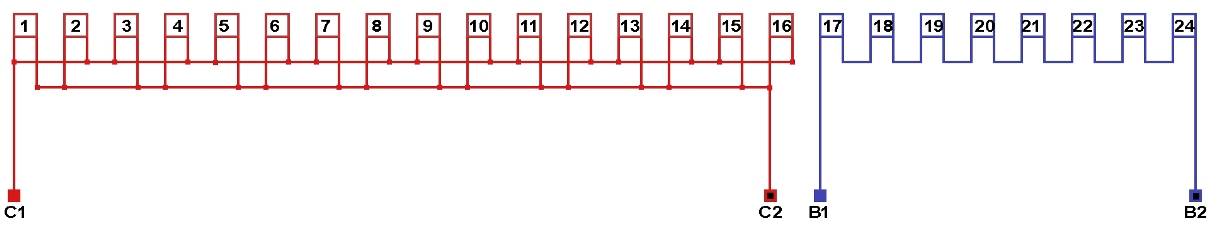

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей обмотке а=16, в пусковой обмотке а=1.
Схемы подключения однофазного электродвигателя к сети.
