Схемы соединений однослойных обмоток электродвигателей 1000 об/мин. 2p=6, количество параллельных ветвей: а=3.

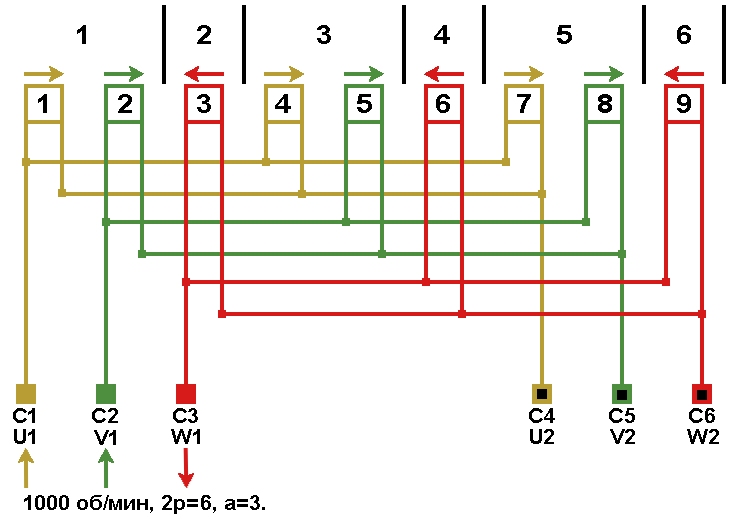

Схема соединений обмотки, количество параллельных ветвей а=3.

Соединение обмотки в звезду и треугольник.

Схема соединений обмотки в звезду, количество параллельных ветвей а=3.

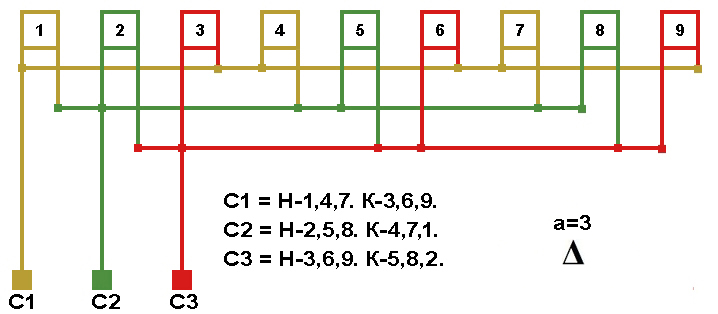

Схема соединений обмотки в треугольник, количество параллельных ветвей а=3.
