Схемы соединений и подключения обмоток однофазных электродвигателей 600 об/мин. 2p=10.
Перейти на главную страницу справочника.
Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей и пусковой обмотках а=1.

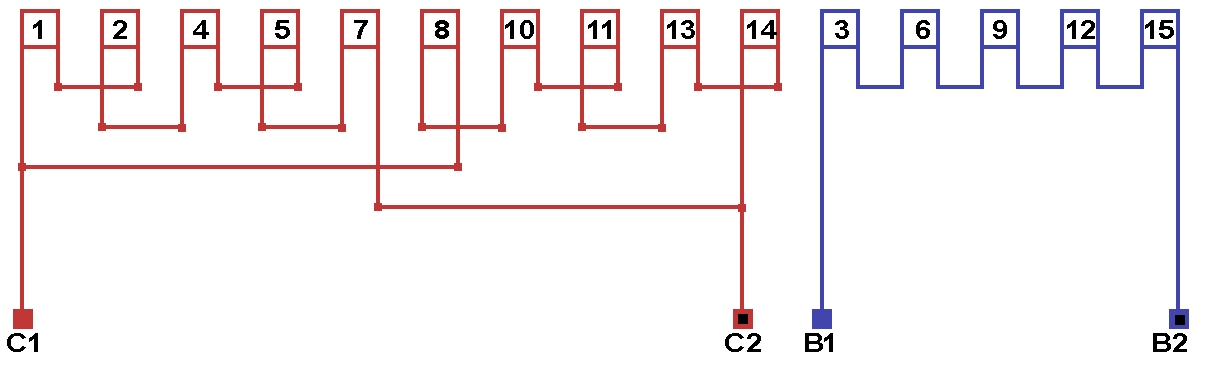

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей обмотке а=2, в пусковой обмотке а=1.

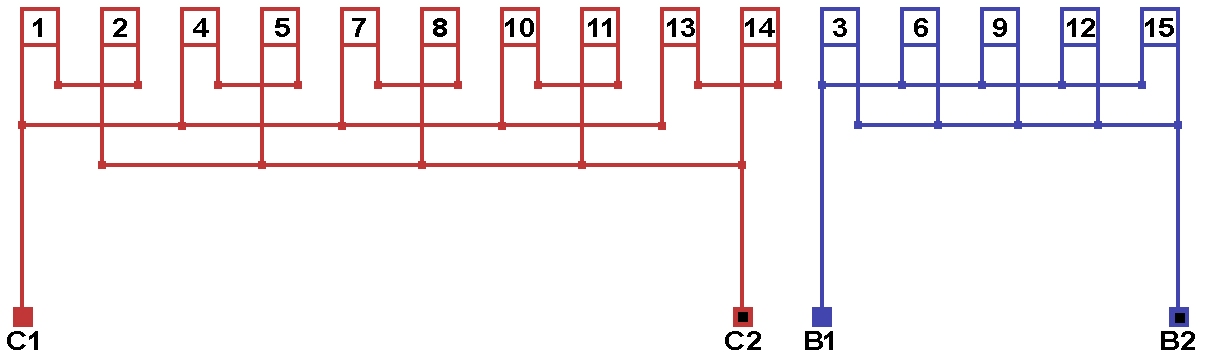

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей обмотке а=5, в пусковой обмотке а=5.

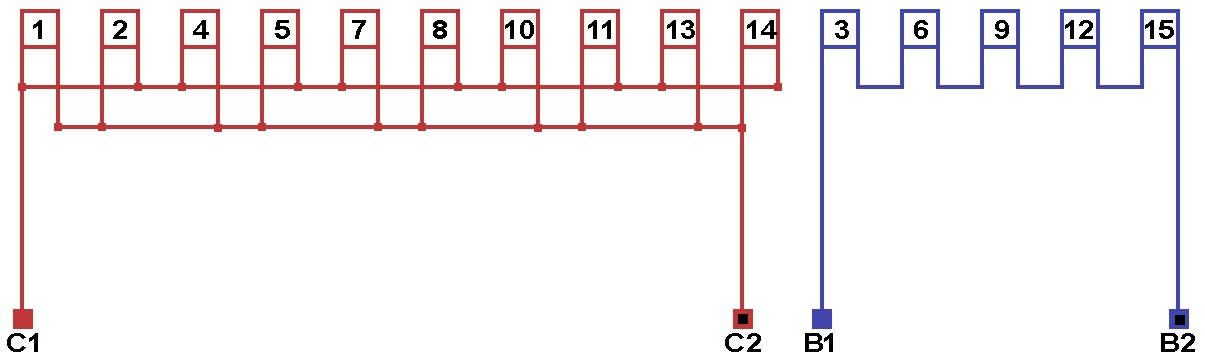

Схема соединений однофазной обмотки, количество параллельных ветвей в рабочей обмотке а=10, в пусковой обмотке а=1.
Схемы подключения однофазного электродвигателя к сети.
