Схемы укладки обмоток электродвигателей с количеством пазов 15, 2p=2 3000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 15 |
| Частота вращения | об/мин. | 3000 |
| Число полюсов | 2p | 2 |
| Число пазов на полюс и фазу | q | 2,5 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-3; | |
| Начало фаз по пазам | C1;C2;C3 | 1;6;11 |

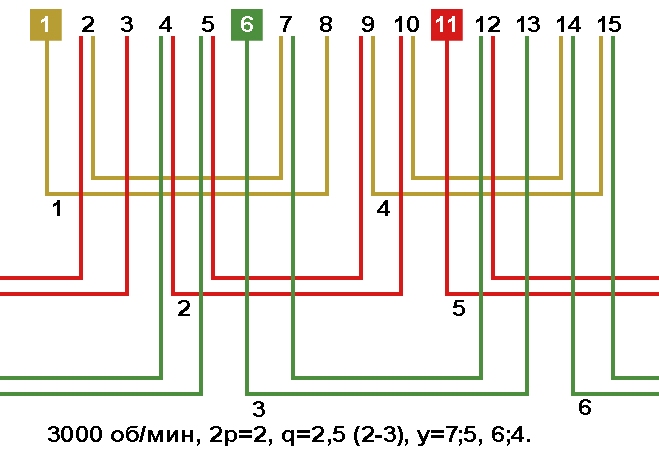

Схема укладки одно-двухслойной обмотки у=7;5, 6;4, возможное количество параллельных ветвей а=1.

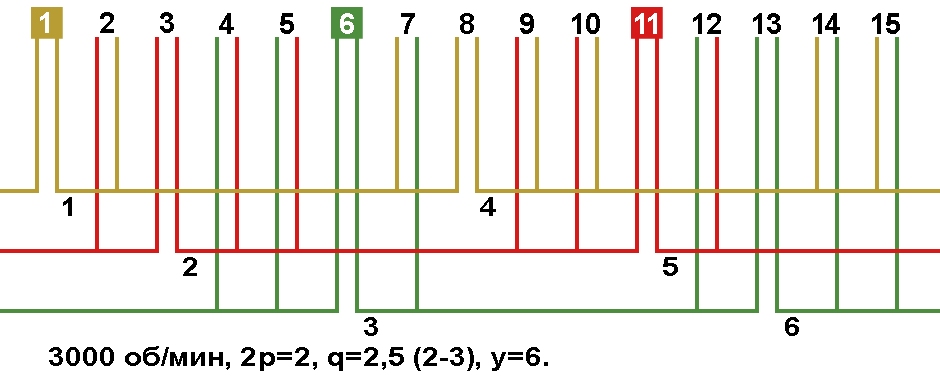

Схема укладки двухслойной обмотки у=6, возможное количество параллельных ветвей а=1.

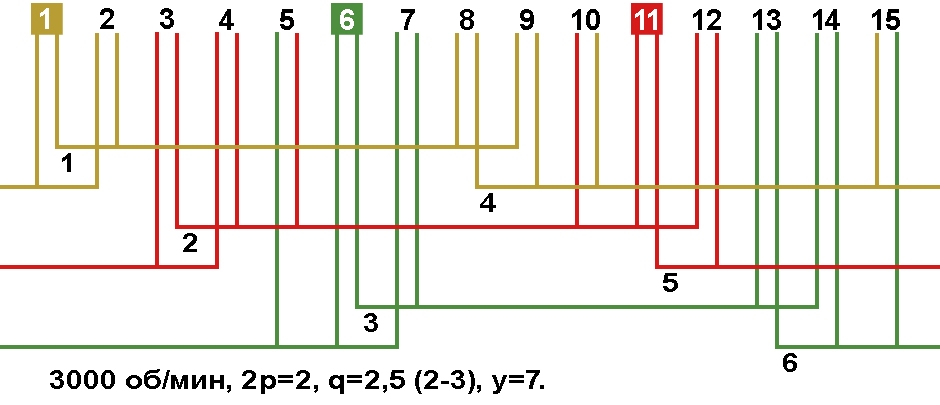

Схема укладки двухслойной обмотки у=7, возможное количество параллельных ветвей а=1.
