Схемы обмоток синхронных электродвигателей на постоянных магнитах. Количество пазов 15, 2p=16 375 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 15 |
| Частота вращения | об/мин. | 375 |
| Число полюсов | 2p | 16 |
| Число пазов на полюс и фазу | q | 0,3125 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-1-1-1-1-1-1-1-1-1-1-1-1-1-0; | |
| Начало фаз по пазам | C1;C2;C3 | 1;11;6 несимметричная обмотка |

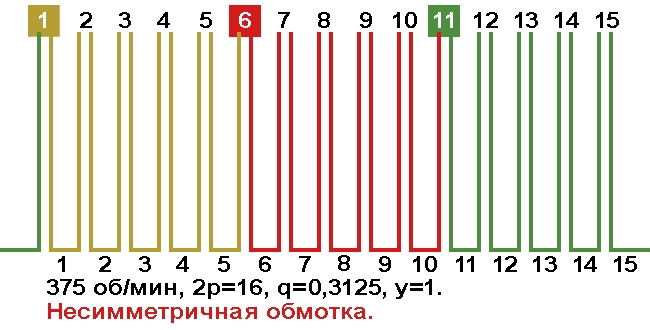

Схема укладки двухслойной обмотки с шагом у=1.

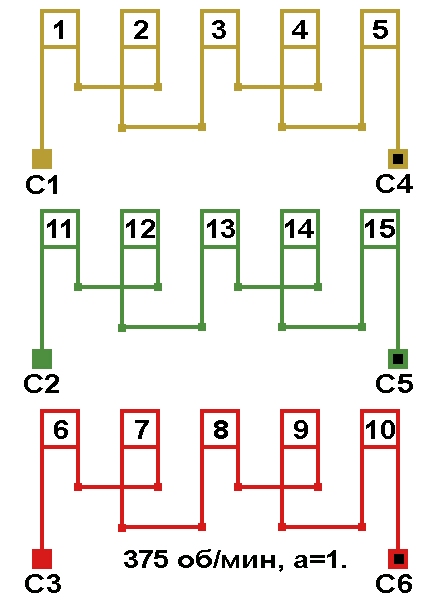

Количество параллельных ветвей а=1.

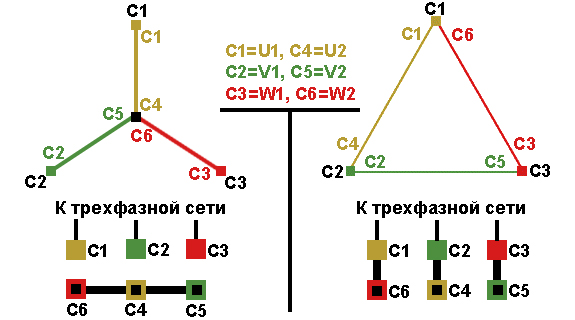

Соединение обмотки в звезду и треугольник.
