Схемы укладки обмоток электродвигателей с количеством пазов 18, 2p=12 500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 18 |
| Частота вращения | об/мин. | 500 |
| Число полюсов | 2p | 12 |
| Число пазов на полюс и фазу | q | 0,5 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;2;3 |

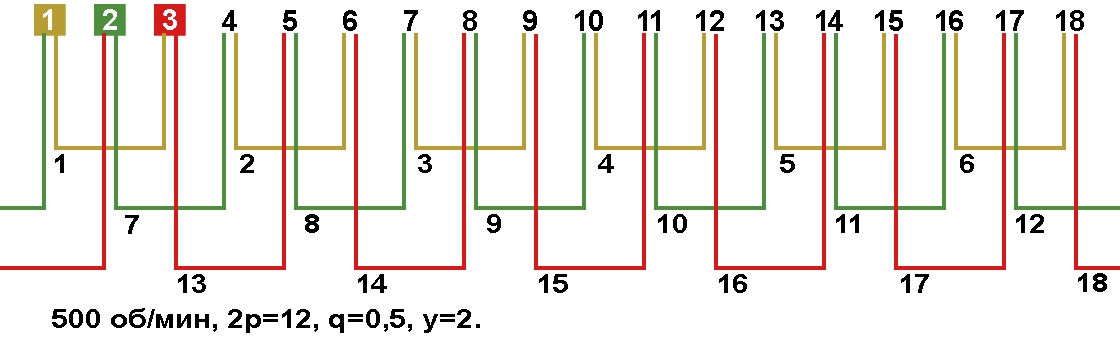

Схема укладки двухслойной обмотки у=2, возможное количество параллельных ветвей а=1, a=2, a=3, a=6.

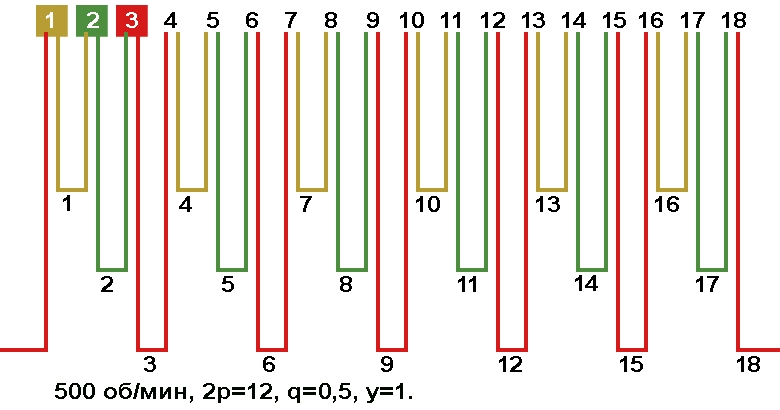

Схема укладки двухслойной обмотки у=1, возможное количество параллельных ветвей а=1, a=2, a=3, a=6.
