Схема укладки несимметричной обмотки электродвигателя с количеством пазов 21, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 21 |
| Частота вращения | об/мин. | 1000 |
| Число полюсов | 2p | 6 |
| Число пазов на полюс и фазу | q | 1,166666666666667 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-1-1-1-1-1; | |
| Начало фаз по пазам | C1;C2;C3 | 1;4;6 несимметричная обмотка |

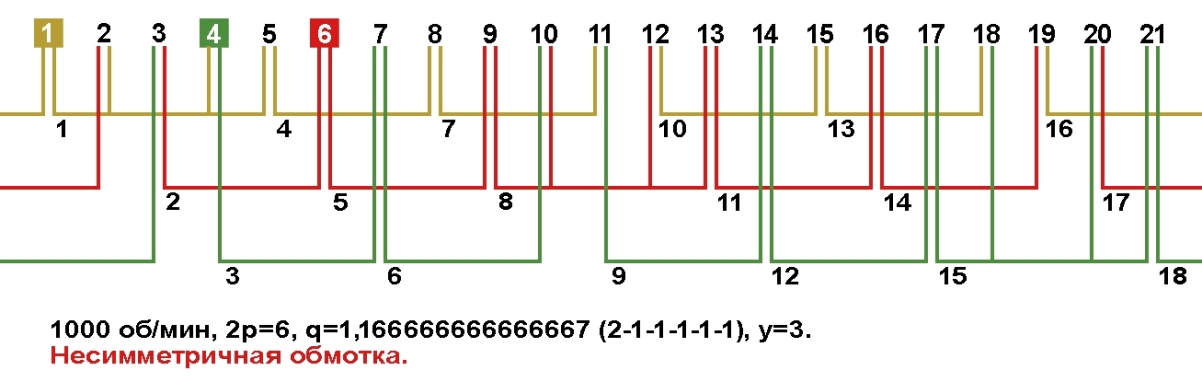

Схема укладки двухслойной обмотки у=3, возможное количество параллельных ветвей а=1.
