Схема укладки несимметричной обмотки электродвигателя с количеством пазов 24, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 24 |
| Частота вращения | об/мин. | 1000 |
| Число полюсов | 2p | 6 |
| Число пазов на полюс и фазу | q | 1,333333333333333 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;4;7 несимметричная обмотка |

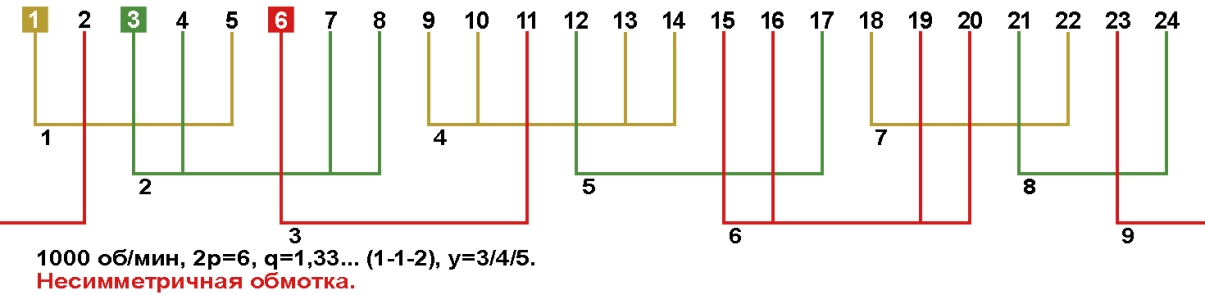

Схема укладки однослойной обмотки у=3/4/5, возможное количество параллельных ветвей а=1.

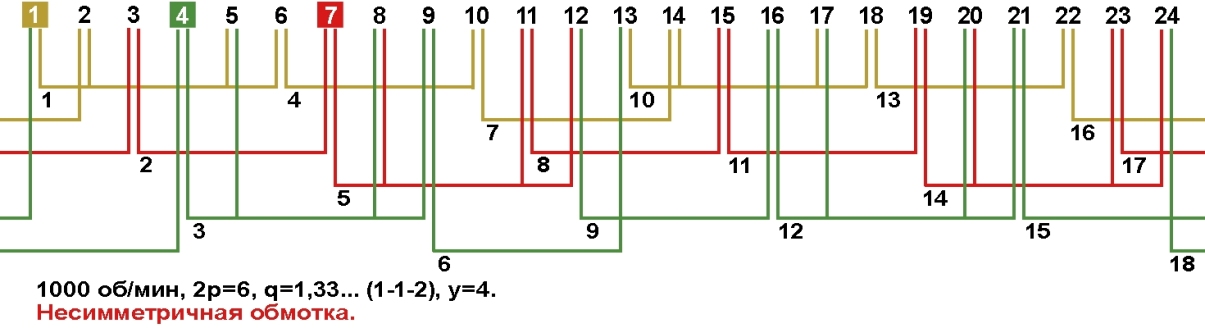

Схема укладки несимметричной обмотки у=4, возможное количество параллельных ветвей а=1, a=2.

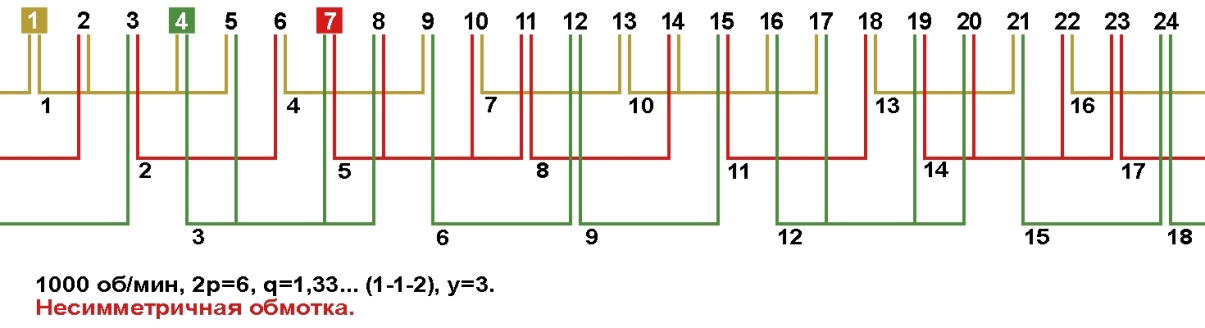

Схема укладки несимметричной обмотки у=3, возможное количество параллельных ветвей а=1, a=2.

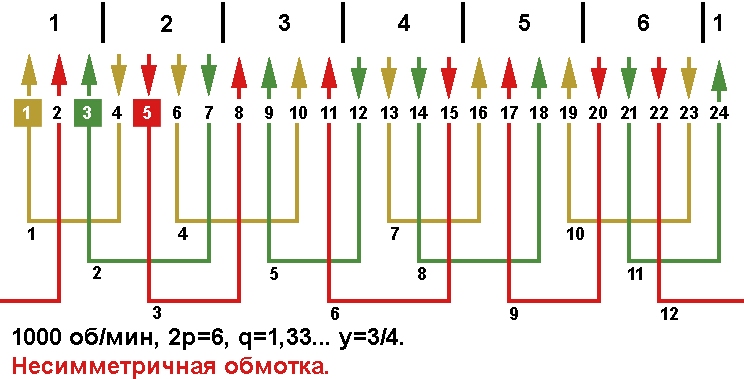

Схема укладки однослойной обмотки у=3/4.

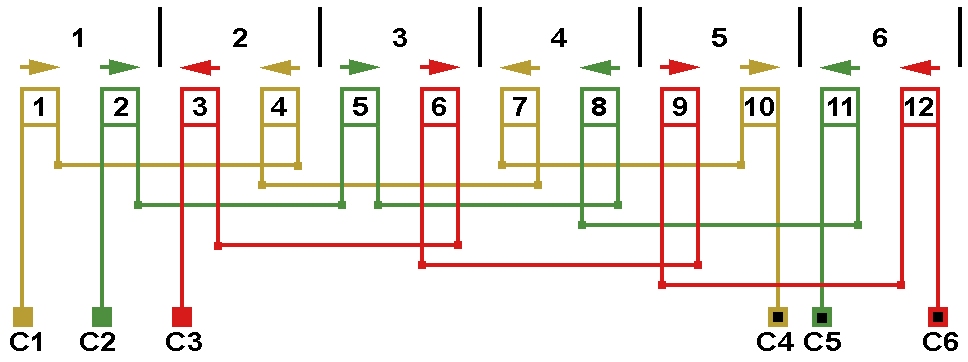

Схема соединений однослойной обмотки, количество параллельных ветвей а=1.
