Схемы обмоток синхронных электродвигателей на постоянных магнитах, с количеством пазов 27, 2p=30 200 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 27 |
| Количество магнитов на роторе | 30 | |
| Частота вращения | об/мин. | 200 |
| Число полюсов | 2p | 30 |
| Число пазов на полюс и фазу | q | 0,3 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;7;4 |

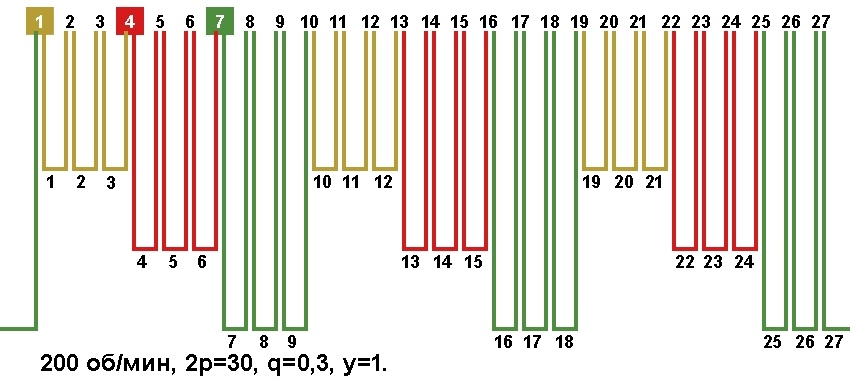

Схема укладки двухслойной обмотки. Шаг у=1.

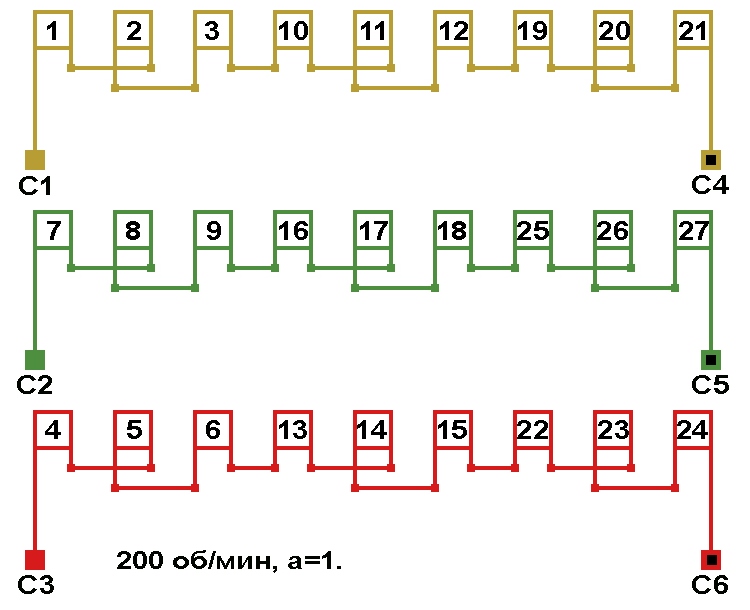

Схема соединений обмотки, количество параллельных ветвей а=1.

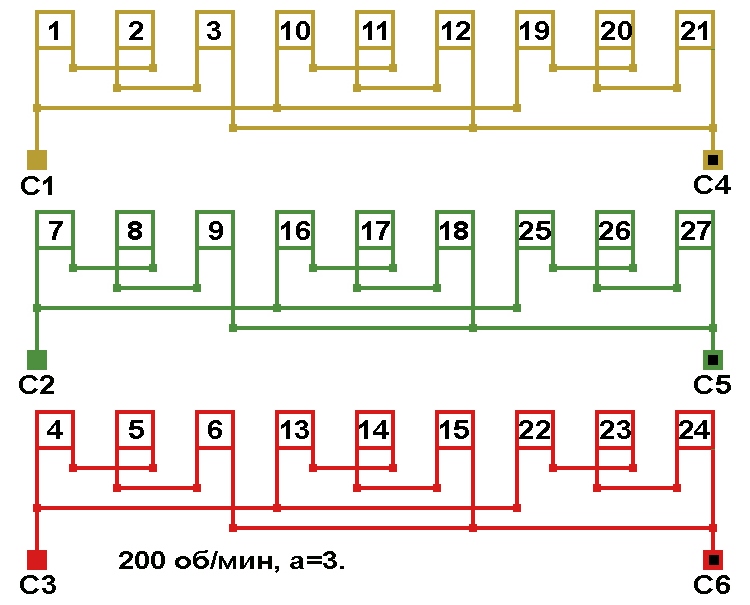

Схема соединений обмотки, количество параллельных ветвей а=3.
Соединение обмотки в звезду и треугольник.
