Схемы обмоток синхронных электродвигателей на постоянных магнитах. Количество пазов 27, 2p=26 230 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 27 |
| Частота вращения | об/мин. | 230 |
| Число полюсов | 2p | 26 |
| Число пазов на полюс и фазу | q | 0,3461538461538462 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;10;19 несимметричная обмотка |

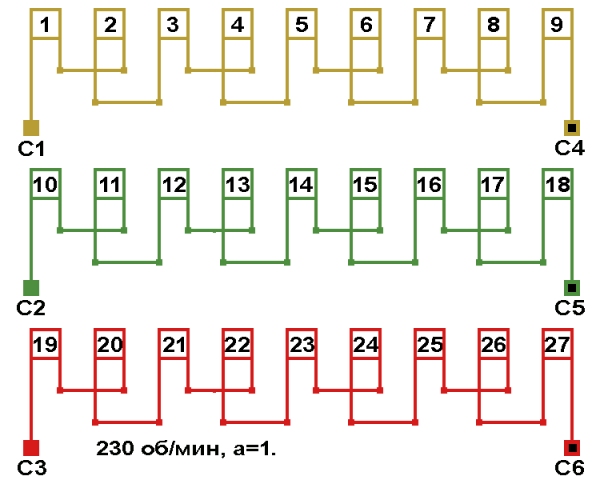

Схема укладки двухслойной обмотки с шагом у=1.
Количество параллельных ветвей а=1.
Соединение обмотки в звезду и треугольник.
