Схема укладки обмотки электродвигателя с количеством пазов 27, 2p=8 750 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 27 |
| Частота вращения | об/мин. | 750 |
| Число полюсов | 2p | 8 |
| Число пазов на полюс и фазу | q | 1,125 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-1-1-1-1-1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;10;19 |

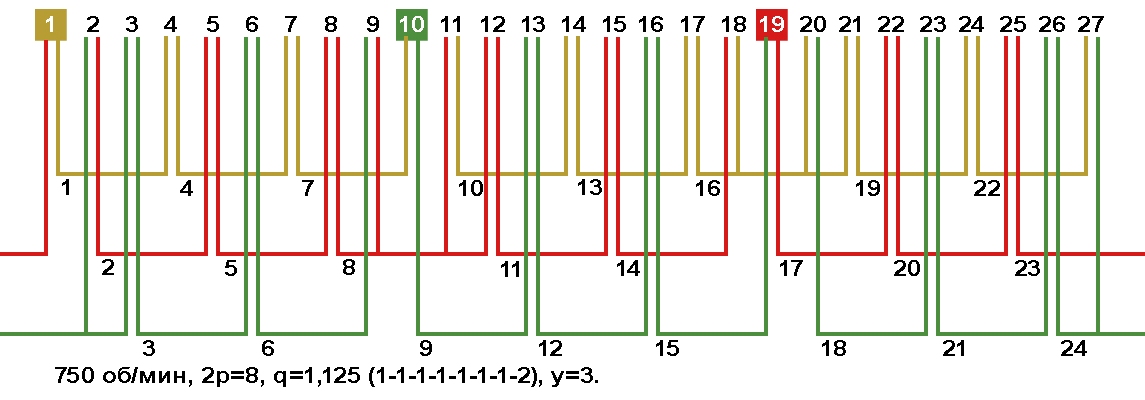

Схема укладки двухслойной обмотки у=3, возможное количество параллельных ветвей а=1.
