Схема укладки несимметричной обмотки электродвигателя с количеством пазов 30, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 30 |
| Частота вращения | об/мин. | 1000 |
| Число полюсов | 2p | 6 |
| Число пазов на полюс и фазу | q | 1,666666666666667 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-1-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;5;8 несимметричная обмотка |

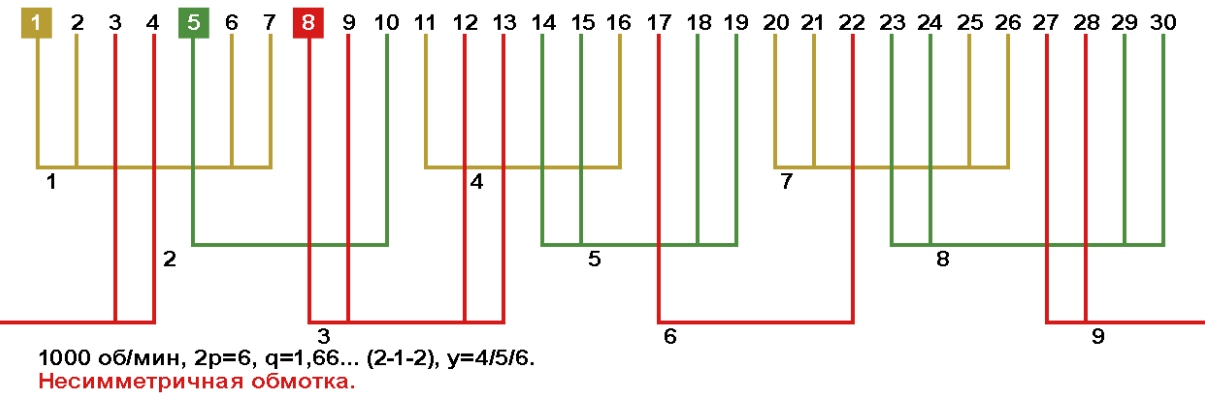

Схема укладки однослойной обмотки у=4/5/6, возможное количество параллельных ветвей а=1.

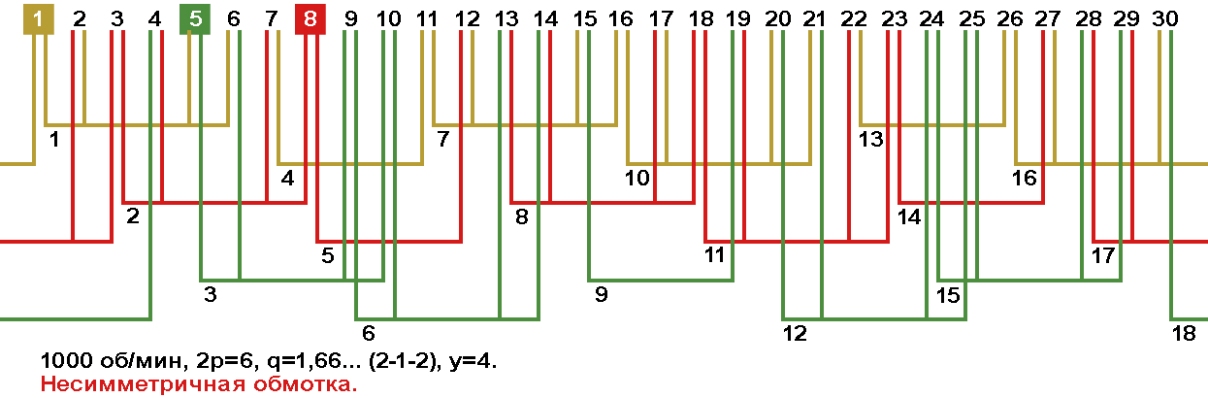

Схема укладки несимметричной обмотки у=4, возможное количество параллельных ветвей а=1, a=2.
