Схема укладки двухслойной обмотки дугостаторного электродвигателя с количеством пазов 31, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 31 |
| Частота вращения | об/мин. | 1000 |
| Число полюсов | 2p | 6 |
| Число пазов на полюс и фазу | q | 2 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;7;3 |

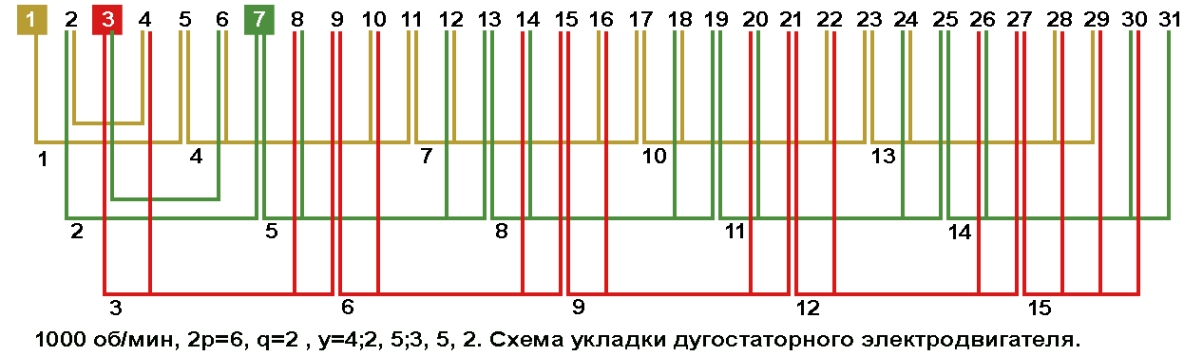

Схема укладки двухслойной обмотки дугостаторного электродвигателя, количество пазов 31, у=4;2, 5;3, 5, 2.

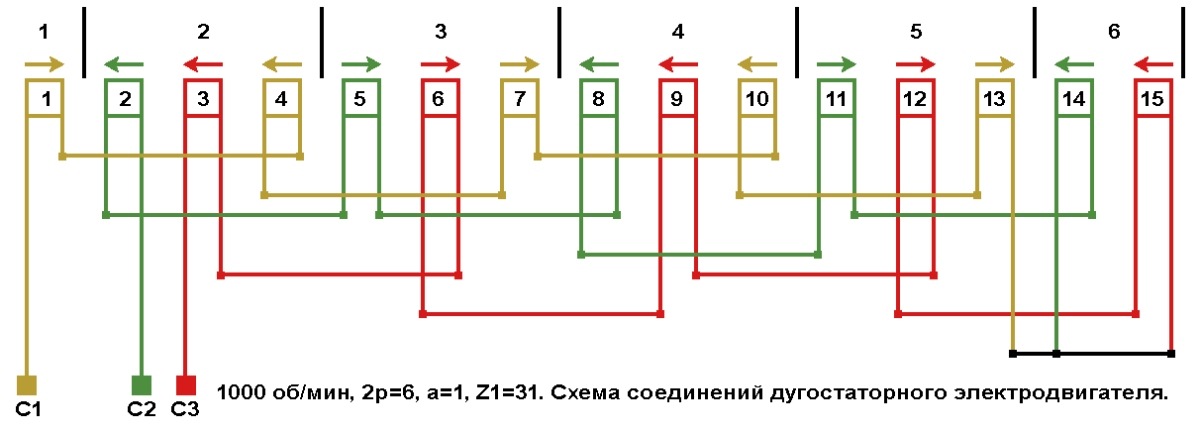

Схема соединений обмотки дугостаторного электродвигателя, возможное число параллельных ветвей а=1.
