Схема укладки обмотки электродвигателя с количеством пазов 36, 2p=30 200 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 36 |
| Частота вращения | об/мин. | 200 |
| Число полюсов | 2p | 30 |
| Число пазов на полюс и фазу | q | 0,4 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;9;17 |

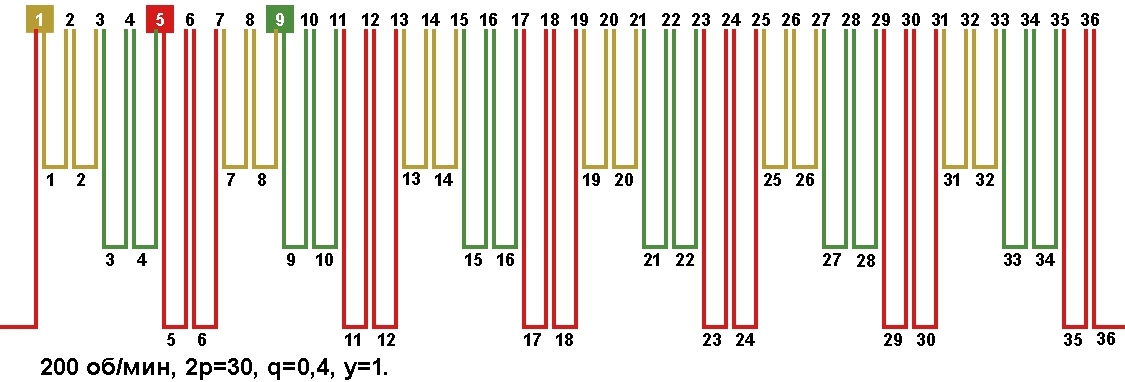

Схема укладки двухслойной обмотки у=1, возможное количество параллельных ветвей а=1, а=2, а=3, а=6.
