Схемы укладки обмоток электродвигателей с количеством пазов 39, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 39 |
| Частота вращения | об/мин. | 1500 |
| Число полюсов | 2p | 4 |
| Число пазов на полюс и фазу | q | 3,25 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 3-3-3-4; | |
| Начало фаз по пазам | C1;C2;C3 | 1;27;14 |

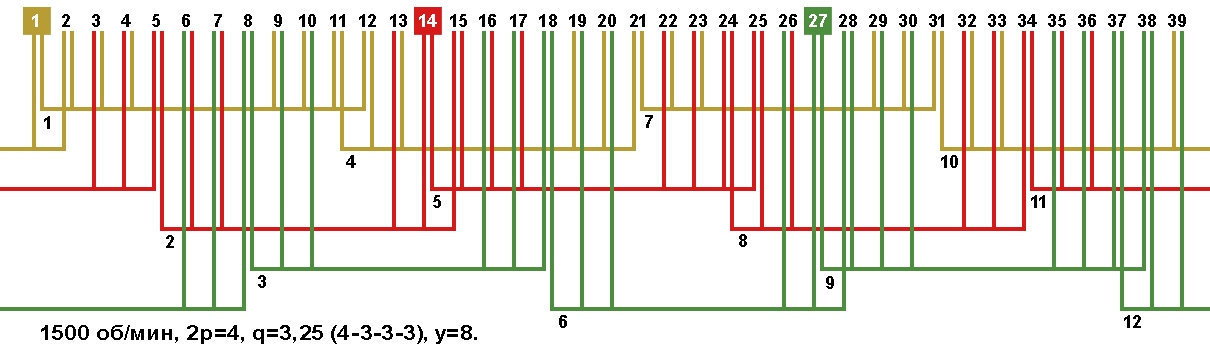

Схема укладки двухслойной обмотки у=8, возможное количество параллельных ветвей а=1.

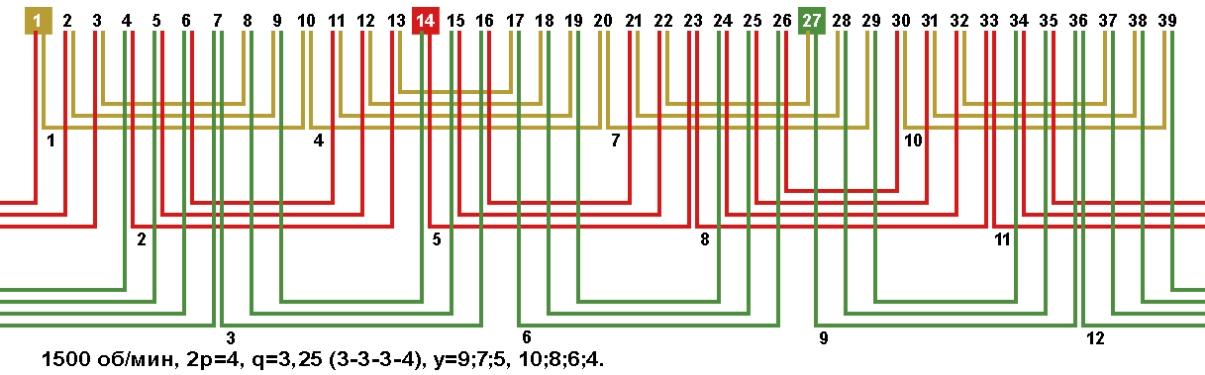

Схема укладки двухслойной обмотки у=9;7;5, 10;8;6;4, возможное количество параллельных ветвей а=1.

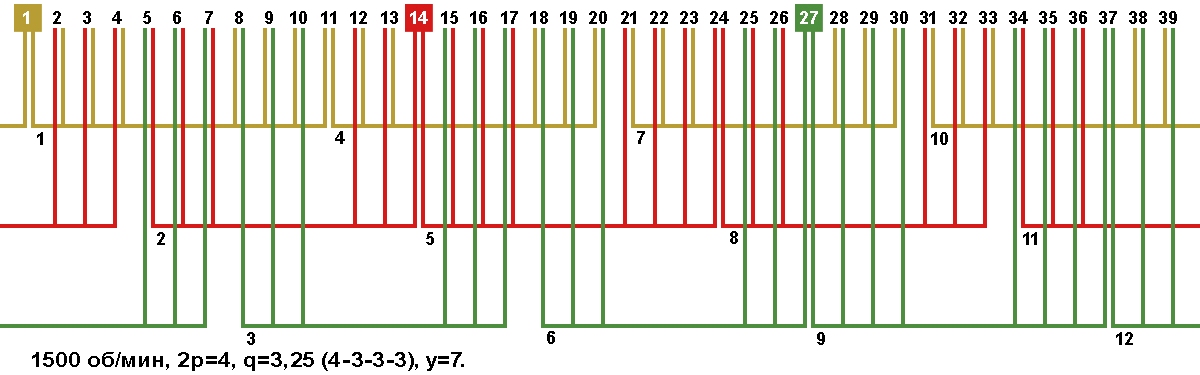

Схема укладки двухслойной обмотки у=7, возможное количество параллельных ветвей а=1.
