Схемы укладки обмоток электродвигателей с количеством пазов 42, 2p=4 1500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 42 |
| Частота вращения | об/мин. | 1500 |
| Число полюсов | 2p | 4 |
| Число пазов на полюс и фазу | q | 3.5 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 3-4; | |
| Начало фаз по пазам | C1;C2;C3 | 1;8;15 |

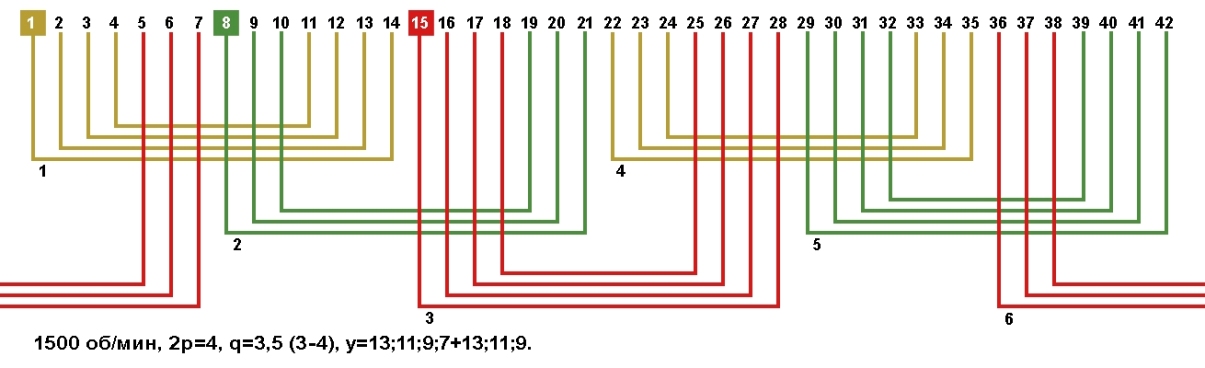

Схема укладки однослойной обмотки у=13;11;9;7+13;11;9, возможное количество параллельных ветвей а=1.

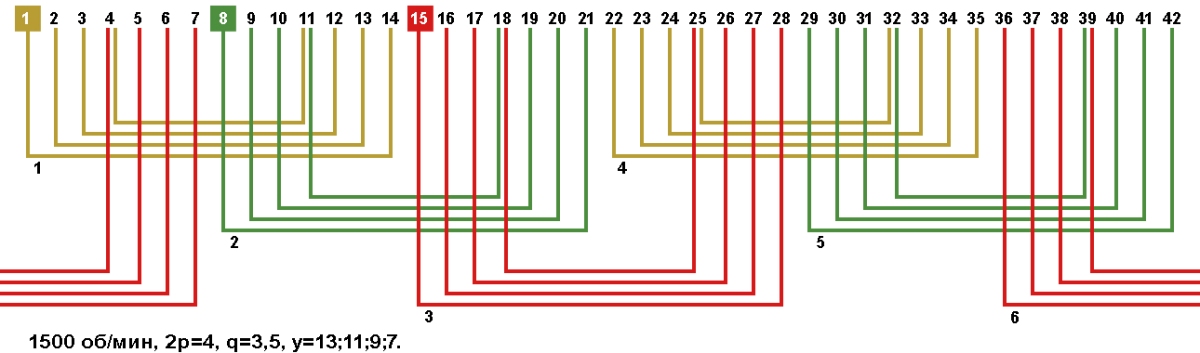

Схема укладки однослойной с наличием полусекции обмотки у=13;11;9;7, возможное количество параллельных ветвей а=1, а=2.

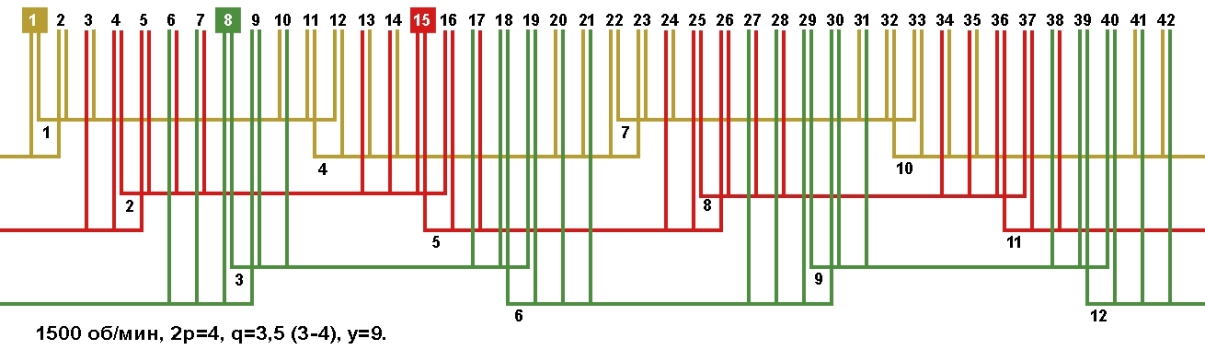

Схема укладки двухслойной обмотки у=9, возможное количество параллельных ветвей а=1, a=2.

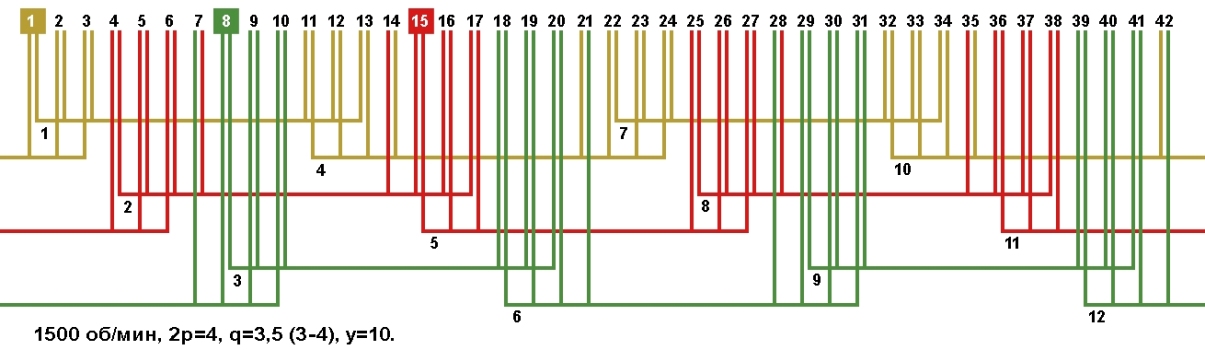

Схема укладки двухслойной обмотки у=10, возможное количество параллельных ветвей а=1, a=2.
