Схема укладки обмотки электродвигателя с количеством пазов 42, 2p=28 214 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 42 |
| Частота вращения | об/мин. | 214 |
| Число полюсов | 2p | 28 |
| Число пазов на полюс и фазу | q | 0,5 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;2;3 |

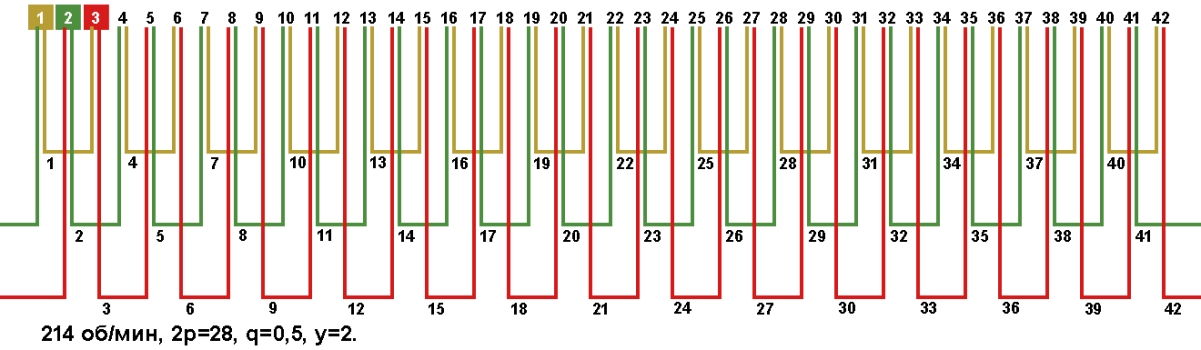

Схема укладки двухслойной обмотки у=2, возможное количество параллельных ветвей а=1, а=2, а=7, а=14.

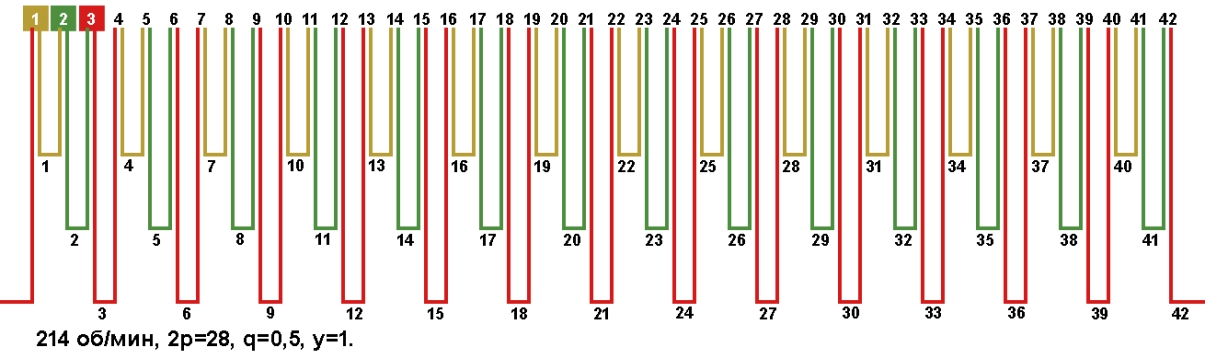

Схема укладки двухслойной обмотки у=1, возможное количество параллельных ветвей а=1, а=2, а=7, а=14.
