Схема укладки обмотки однофазного электродвигателя с количеством пазов 42, 2p=14 428 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 42 |
| Частота вращения | об/мин. | 428 |
| Число полюсов | 2p | 14 |
| Число пазов на полюс и фазу | q | 1,5 |

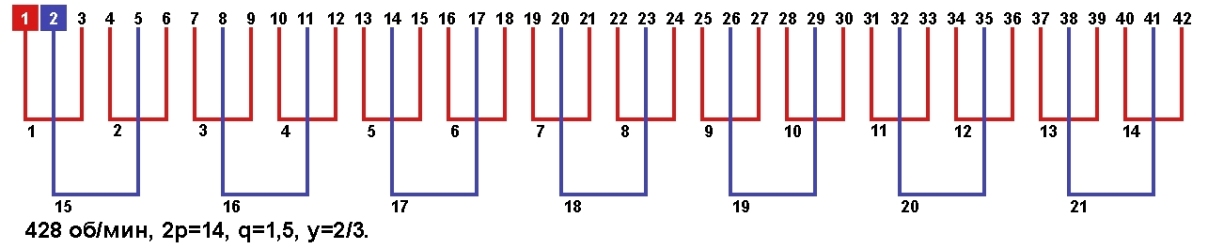

Схема укладки однофазной обмотки. Шаг: рабочей обмотки у=2, пусковой обмотки у=3. Возможное количество параллельных ветвей: рабочей обмотки а=1, а=2, а=7, а=14, пусковой обмотки а=1, а=2, а=7, а=14.

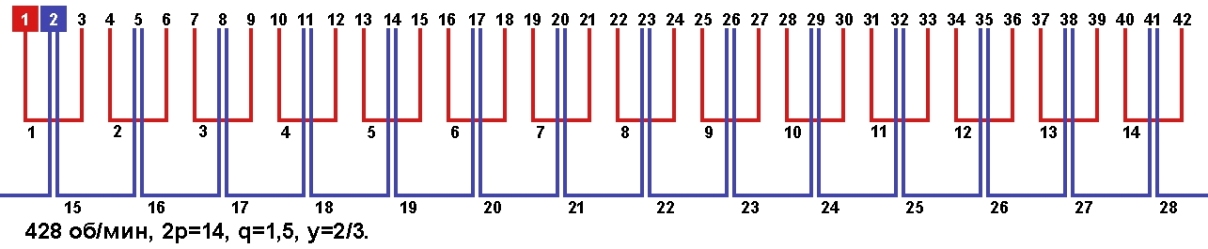

Схема укладки однофазной обмотки. Шаг: рабочей обмотки у=2, пусковой обмотки у=3. Возможное количество параллельных ветвей: рабочей обмотки а=1, а=2, а=7, а=14, пусковой обмотки а=1, а=7.

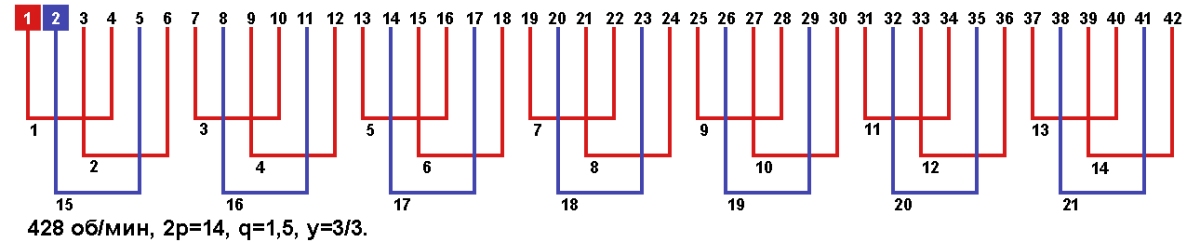

Схема укладки однофазной обмотки. Шаг: рабочей обмотки у=3, пусковой обмотки у=3. Возможное количество параллельных ветвей: рабочей обмотки а=1, а=2, а=7, а=14, пусковой обмотки а=1, а=7.
