Схема укладки обмотки электродвигателя с количеством пазов 48, 2p=20 300 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 48 |
| Частота вращения | об/мин. | 300 |
| Число полюсов | 2p | 20 |
| Число пазов на полюс и фазу | q | 0,8 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-2-1-2-2; | |
| Начало фаз по пазам | C1;C2;C3 | 1;2;4 (1;9;17) |

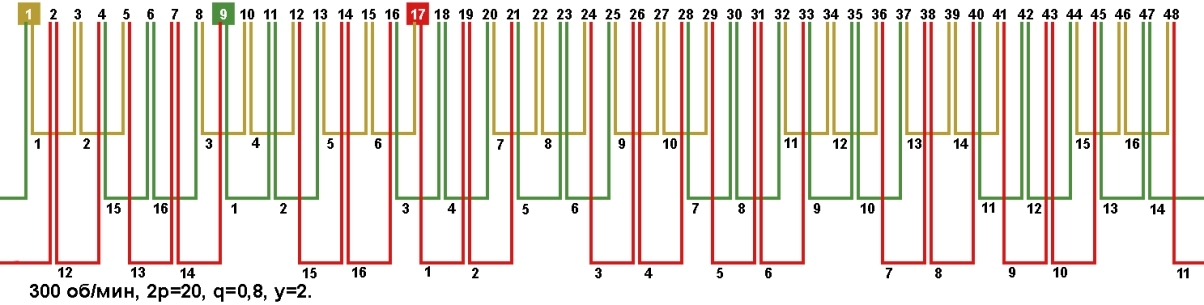

Схема укладки несимметричной обмотки у=2, возможное количество параллельных ветвей а=1, a=2.

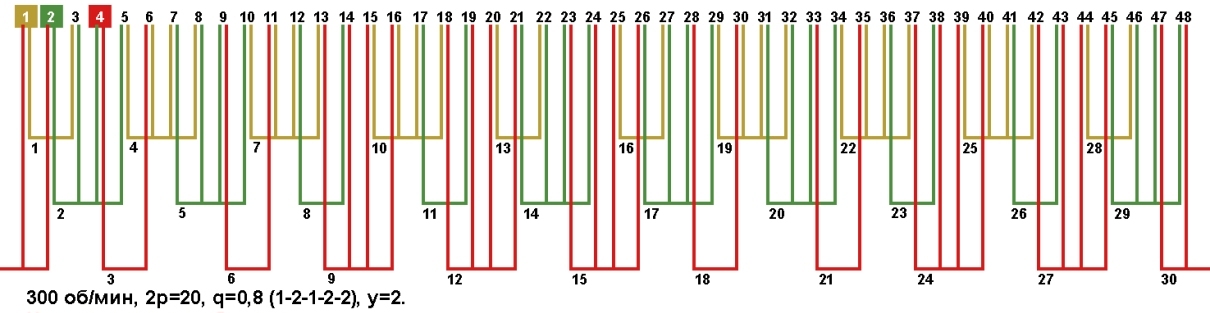

Схема укладки двухслойной обмотки с шагом у=2.
Схема укладки двухслойной обмотки с шагом у=1.

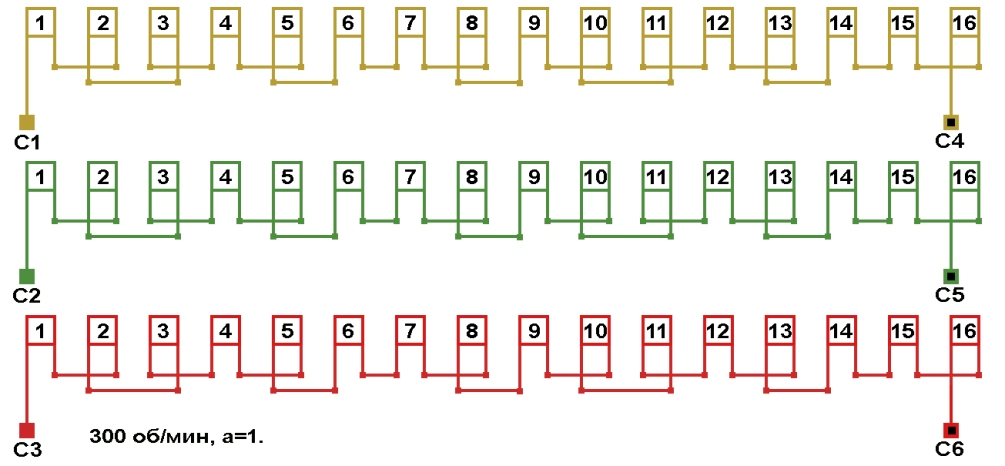

Количество параллельных ветвей а=1.
