Схемы укладки обмоток электродвигателей с количеством пазов 48, 2p=12 500 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 48 |
| Частота вращения | об/мин. | 500 |
| Число полюсов | 2p | 12 |
| Число пазов на полюс и фазу | q | 1,333333333333333 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 1-1-2; | |
| Начало фаз по пазам однослойной обмотки | C1;C2;C3 | 1;3;6 несимметричная обмотка |
| Начало фаз по пазам двухслойной обмотки | C1;C2;C3 | 1;4;7 несимметричная обмотка |

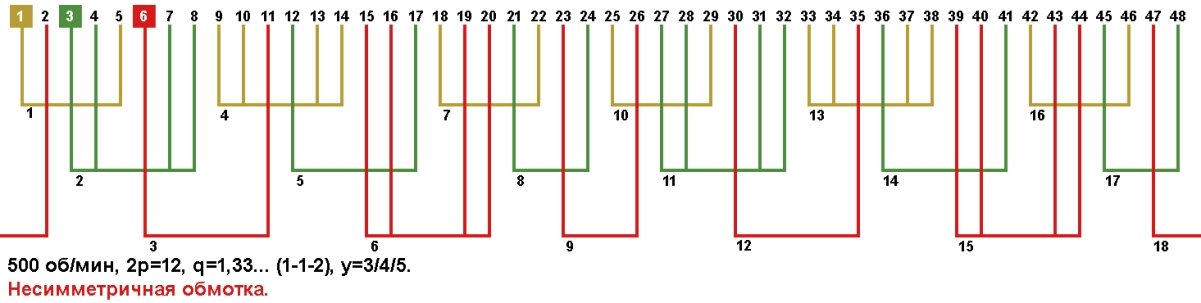

Схема укладки однослойной обмотки у=3/4/5, возможное количество параллельных ветвей а=1, a=2.

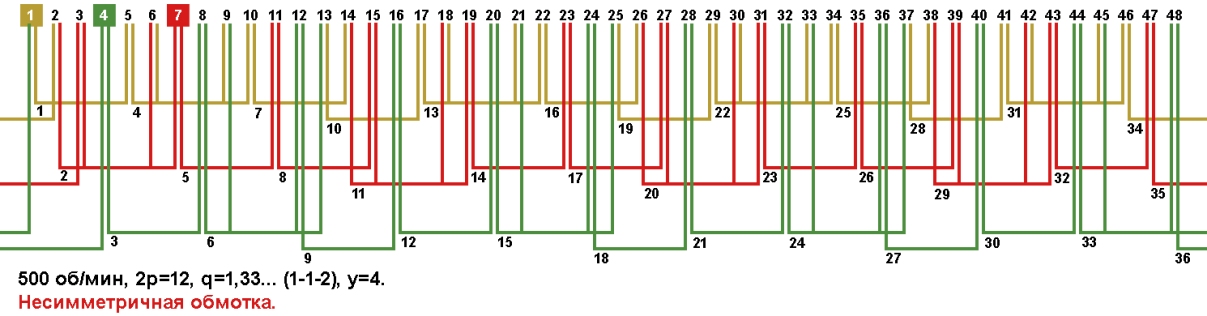

Схема укладки двухслойной обмотки у=4, возможное количество параллельных ветвей а=1, a=2, а=4.

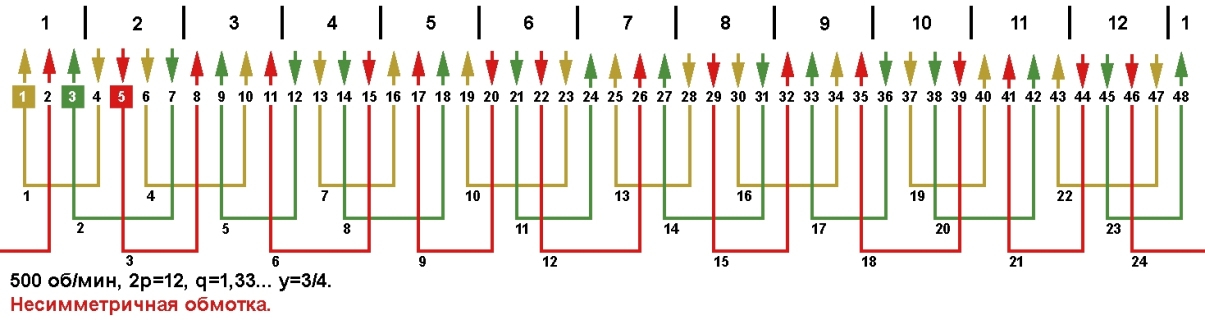

Схема укладки однослойной обмотки у=3/4.

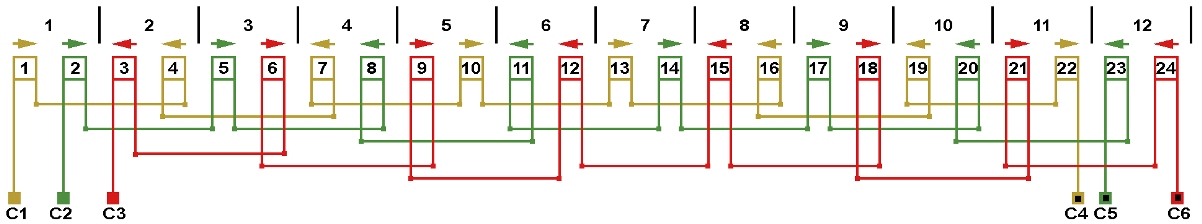

Схема соединений однослойной обмотки, количество параллельных ветвей а=1.
