Схема укладки несимметричной обмотки электродвигателя с количеством пазов 51, 2p=6 1000 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 51 |
| Частота вращения | об/мин. | 1000 |
| Число полюсов | 2p | 6 |
| Число пазов на полюс и фазу | q | 2,833333333333333 |
| Порядок чередования катушечных групп в периоде при дробном "q" | 2-3-3-3-3-3; | |
| Начало фаз по пазам | C1;C2;C3 | 1;7;12 несимметричная обмотка |

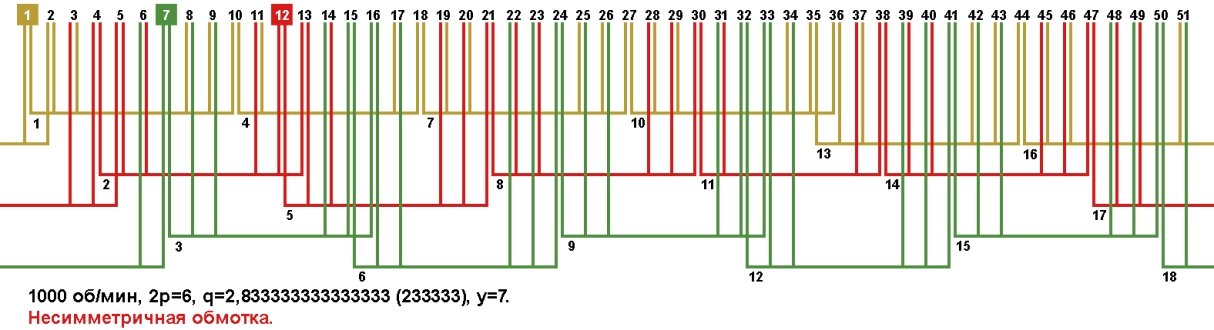

Схема укладки двухслойной обмотки у=7, возможное количество параллельных ветвей а=1.
