Схема укладки обмоток электродвигателей с количеством пазов 54, 2p=48 125 об/мин.
Перейти на главную страницу справочника.
| Количество пазов | Z1 | 54 |
| Частота вращения | об/мин. | 125 |
| Число полюсов | 2p | 48 |
| Число пазов на полюс и фазу | q | 0,375 |
| Порядок чередования катушечных групп в периоде при дробном "q" | - | |
| Начало фаз по пазам | C1;C2;C3 | 1;4;7 |

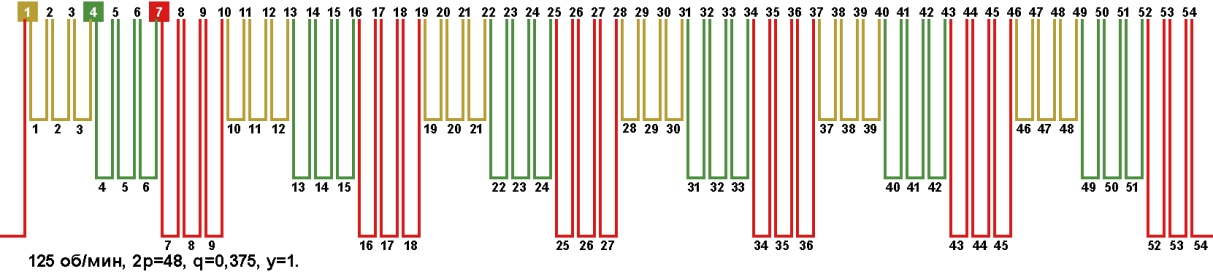

Схема укладки двухслойной обмотки. Шаг у=1, количество параллельных ветвей а=1, а=2, а=3, а=6.
